引言

基本概念

行业基础类（Industry Foundation Classes，IFC）是用于共享建筑和基础设施资产数据的开放国际标准。本文件中包含了关于IFC的：

• 模式（schema，以多种形式提供，参见适用范围）；
• 文档（以 HTML 格式提供）；
• 属性集和工程量集定义（针对模式扩展机制的标准化定义——以 XML 格式提供；
• 数据文件的交换或序列化机制（以多种形式提供，参见适用范围）。

模式、属性集和工程量集以及使用约束在IFC内部均以 UML 类图形式编制，并发布为以下计算机可解释模式：

• 符合GB/T 16656.11的EXPRESS数据规范语言；
• 符合GB/T 16656.28的XML模式定义语言（XSD）。

注：已发布的模式见附录 A”计算机可解释列表”。

依据计算机可解释模式进行数据交换和共享的文件格式包括：

• 符合GB/T 16656.21的交换文件结构的纯正文编码；
• 符合GB/T 18793的可扩展置标语言（XML）。

注 1：IFC的主流交换格式是 STEP (GB/T 16656.21)，该物理文件格式使用 EXPRESS 语言模式(GB/T 16656.11) ，通过对实体实例进行纯正文编码以支撑交换，其中属性值无需命名，以序列形式提供。

注 2：IFC需对XML进行定制。

命名方式

本文件所使用的术语、概念和数据定义源于建筑和设施管理领域的专业词汇，其中数据定义按照下列方式命名：

• 类型（types）、实体（entities）、规则（rules）和函数（functions）的数据定义名称以“大驼峰(CamelCase，或称为PascalCase)”方式命名，并以前缀“Ifc”开头（无下划线）；
• 实体中的特性（attribute）以“大驼峰”方式命名，无前缀；
• 属性集定义以“大驼峰”方式命名，并以前缀“Pset_”开头（有半角下划线）；
• 工程量集定义以“大驼峰”方式命名，并以前缀“Qto_”开头（有半角下划线）。

注：为了维持数据定义在软件中的通用性，本文件不对数据定义中文化。

模型视图定义（Model View Definition，MVD）

模型视图定义（MVD）与本文件技术相关。下列MVD与本文件配套使用：

• 参考视图（Reference View，简称“RV”）
• 基于线形的参考视图（Alignment Based Reference View，简称“AbV”）
• 设计移交视图（Design Transfer view，简称“DTV”）

在实施上，上述 MVD 可视为三个层级，递进增加了高级特性。

架构

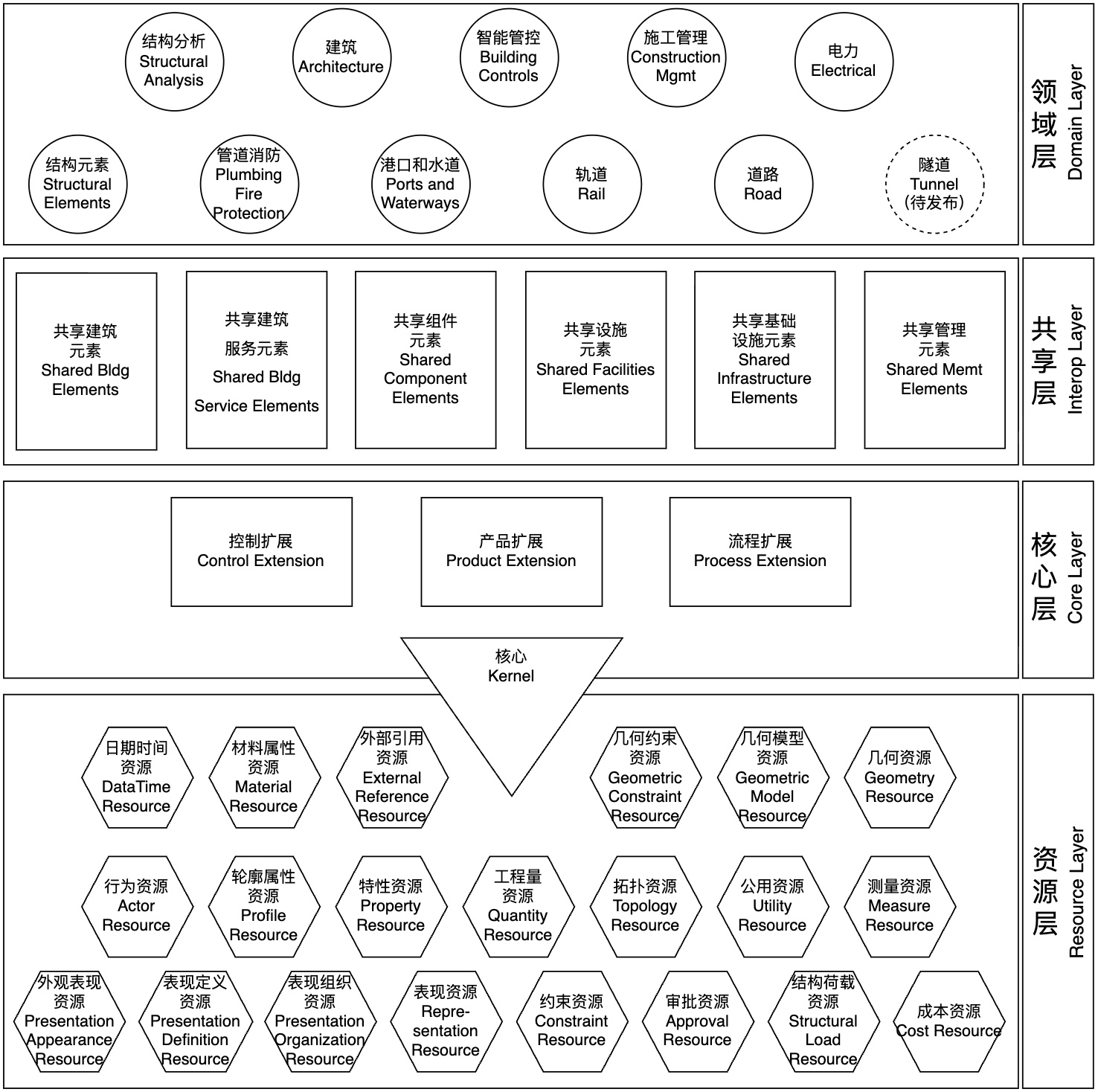

数据模式的架构由四个概念化层级构成，每个模式都被分配到一个概念层。其分层架构见图1。

1. 资源层（Resource layer）：位于最底层，包含资源的所有模式定义。定义不包括全局唯一标识符（GUID），与上面各层的定义自由搭配使用；
2. 核心层（Core layer）：位于次底层，包含核心模式和核心扩展模式，均为最通用的实体定义。在本层或更高层定义的所有实体都带有GUID，也可带有所有者和历史信息；
3. 互操作层（Interoperability layer）：位于次高层，包含多个专业通用的产品、流程、管控等元素实体定义，通常用于工程信息的跨领域交换和共享；
4. 领域层（Domain layer）：位于最顶层，包含适用于领域（特定的行业或专业）的产品、流程或业务的实体定义，通常用于领域内的信息交换和共享。

兼容性

鉴于工程资产的生命周期较长，为确保数据资产长期可读、可用，IFC 各版本间的兼容性成为制定本文件的重要考量因素。

注：有关兼容性、弃用以及本文档与上一版本相比的完整变更列表，请参见附录 F”变更日志”（规范性）。

其他

本文件附录B提供了按字母排序的数据定义检索表；附录C提供了数据定义的继承关系列表；附录C提供了图表检索；附录E提供了示例。

本文件表、图采用与条目对应的编号方法，以便阅读和使用。
