7.1.3.3 IfcPermeableCoveringProperties（可渗透覆盖物属性）
7.1.3.3.1 语义定义（Semantic definition）
此实体是对门或窗户中允许空气流通的门扇或窗扇（作为开口填充物）的描述。它由其特性 (IfcPermeableCoveringProperties) 定义。可渗透覆盖物是一种门框，例如一个组件，固定或可开启，主要由一个框架和填充物组成。填充物通常是格栅、百叶窗或筛网。操作方式在操作类型中定义。
IfcPermeableCoveringProperties 包含在 IfcWindowType 或 IfcDoorType 的属性列表 (HasPropertySets) 中。有关可渗透覆盖物的更多信息，可以使用 IfcPropertySet 在窗户或门样式的同一列表中进行动态扩展。这尤其适用于各种操作类型的附加属性。
IfcPermeableCoveringProperties 不包含几何表示。但是，它定义了可用于创建 IfcWindowType（由 IfcWindow 插入到项目的空间上下文）或 IfcDoorType（由 IfcDoor 插入）形状的参数。
IfcPermeableCoveringProperties 中的参数定义了一个标准的可渗透覆盖物。门扇的外边界由分配给 IfcWindow 或 IfcDoor 的实例参数确定。它还必须考虑门套参数。门扇在整个窗户或门中的位置由 PanelPosition 特性确定。

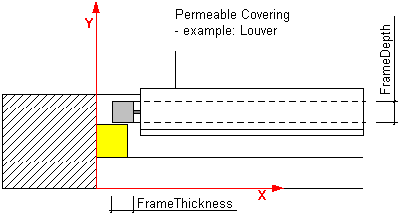

图 7.1.3.3.A 说明了应用于门套内位置的门扇，该位置由门扇位置特性定义。以下参数适用于该门扇：FrameDepth（框架深度）、FrameThickness（框架厚度）。
7.1.3.3.2 实体继承（Entity inheritance）
7.1.3.3.3 特性（Attributes）
| # | 特性（Attributes） | 类型（Type） | 描述（Description） |
|---|---|---|---|
| IfcRoot (4) | |||
| 1 | GlobalId | IfcGloballyUniqueId |
在整个软件世界中分配全局唯一标识符。 |
| 2 | OwnerHistory | OPTIONAL IfcOwnerHistory |
分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。 |
| 3 | Name | OPTIONAL IfcLabel |
供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。 |
| 4 | Description | OPTIONAL IfcText |
可选的描述，用于提供信息性注释。 |
| IfcPropertyDefinition (2) | |||
| HasContext | SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions |
引用 IfcRelDeclares 关系，从而引用 IfcProject 或 IfcProjectLibrary。 |
|
| HasAssociations | SET [0:?] OF IfcRelAssociates FOR RelatedObjects |
引用 IfcRelAssociates 关系，从而引用那些外部定义的概念，如分类、文档或库信息，这些概念与属性定义相关联。 |
|
| IfcPropertySetDefinition (3) | |||
| DefinesType | SET [0:?] OF IfcTypeObject FOR HasPropertySets |
属性集分配到的类型对象。该属性集充当类型对象的所有实例的共享属性集。 {} |
|
| IsDefinedBy | SET [0:?] OF IfcRelDefinesByTemplate FOR RelatedPropertySets |
通过对象化关系 IfcRelDefinesByTemplate 与属性集模板的关系，如果给定，则为属性集或数量集及其属性提供定义模板。 {} |
|
| DefinesOccurrence | SET [0:?] OF IfcRelDefinesByProperties FOR RelatingPropertyDefinition |
引用与一个或多个对象实例的关系，这些对象实例的特征由属性集定义定义。可以使用对象化关系 IfcRelDefinesByProperties 将单个属性集分配给多个对象实例。 {} |
|
| 点击显示 9 个隐藏的继承特性 点击隐藏 9 个继承特性 | |||
| IfcPermeableCoveringProperties (5) | |||
| 5 | OperationType | IfcPermeableCoveringOperationEnum |
可渗透覆盖物操作的类型。也用于根据国家建筑标准分配标准的符号表示。 |
| 6 | PanelPosition | IfcWindowPanelPositionEnum |
此可渗透覆盖物门扇在整个窗户或门类型中的位置。 |
| 7 | FrameDepth | OPTIONAL IfcPositiveLengthMeasure |
门扇框架的深度（用于包含可渗透覆盖物），从前表面到后表面水平测量（即垂直于窗户或门的（立面）平面）。 |
| 8 | FrameThickness | OPTIONAL IfcPositiveLengthMeasure |
门扇框架的宽度（用于包含可渗透覆盖物），从门扇内侧（在可渗透覆盖物处）到门扇外侧（在门套处）测量，即平行于窗户或门的（立面）平面。 |
| 9 | ShapeAspectStyle | OPTIONAL IfcShapeAspect |
指向形状方面（shape aspect）定义的可选链接，该定义指向用于表示可渗透覆盖物的窗户样式的几何表示部分。 |
7.1.3.3.4 概念用法（Concept usage）
| 概念（Concept） | 用法（Usage） | 描述（Description） | |
|---|---|---|---|
| IfcRoot (2) | |||
| Revision Control | General |
使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。 |
|
| Software Identity | General |
IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。 |
|
| 点击显示 2 个隐藏的继承概念 点击隐藏 2 个继承概念 | |||
7.1.3.3.5 形式化表示（Formal representation）
ENTITY IfcPermeableCoveringProperties
SUBTYPE OF (IfcPreDefinedPropertySet);
OperationType : IfcPermeableCoveringOperationEnum;
PanelPosition : IfcWindowPanelPositionEnum;
FrameDepth : OPTIONAL IfcPositiveLengthMeasure;
FrameThickness : OPTIONAL IfcPositiveLengthMeasure;
ShapeAspectStyle : OPTIONAL IfcShapeAspect;
END_ENTITY;
