5.4.3.57 IfcRelReferencedInSpatialStructure（关系在空间结构中引用）

5.4.3.57.1 语义定义（Semantic definition）

对象化关系 IfcRelReferencedInSpatialStructure 用于将元素分配给项目空间结构中除其主要包含的层级之外的其他层级。它还用于将系统连接到其服务的相关空间元素。

任何元素都可以被引用到零个、一个或多个空间结构层级。而 IfcRelContainedInSpatialStructure 关系要求是层次化的（一个元素只能包含在一个空间结构元素中），IfcRelReferencedInSpatialStructure 不限于层次化。

可以分配给元素的预定义空间结构元素包括：

场地，作为 IfcSite
设施，作为 IfcFacility 或其子类型 IfcBridge、IfcBuilding、IfcMarineFacility、IfcRailway 或 IfcRoad
设施的一部分，作为 IfcFacilityPart，或更具体地作为 IfcBuildingStorey 或 IfcSpace

元素也可以被引用到作为 IfcSpatialZone 提供的空间区域。

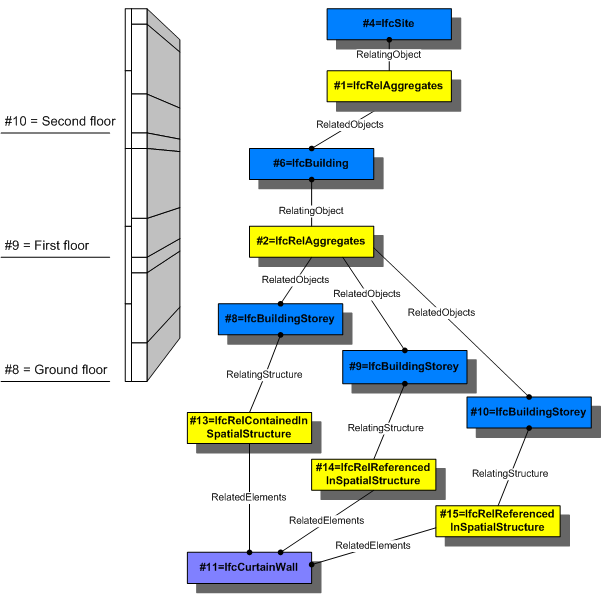

图 5.4.3.57.A 显示了 IfcRelContainedInSpatialStructure 和 IfcRelReferencedInSpatialStructure 的用法，将一个 IfcCurtainWall 分配给空间结构中的两个不同层级。它主要包含在底层中，并在第一层和第二层中被额外引用。

reference and containment — 图 5.4.3.57.A — 空间结构引用的关系

5.4.3.57.2 实体继承（Entity inheritance）

5.4.3.57.3 特性（Attributes）

#	特性（Attributes）	类型（Type）	描述（Description）
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcRelReferencedInSpatialStructure (2)
5	RelatedElements	SET [1:?] OF IfcSpatialReferenceSelect	一组对象，这些对象在此空间结构层级中被引用。
6	RelatingStructure	IfcSpatialElement	空间结构元素，对象在此中被引用。一个对象可以被引用到项目空间结构的多个元素中。

表 5.4.3.57.B

5.4.3.57.4 形式化命题（Formal propositions）

名称（Name）	描述（Description）
AllowedRelatedElements	关系对象不得用于将其他空间结构元素包含到空间结构元素中。空间结构的层次结构使用 IfcRelAggregates 定义。例外：IfcSpace 可以被另一个空间结构元素引用，特别是 IfcSpatialZone。 IFC4 变更已包含允许使用 IfcSpace 的放宽规定。
`SIZEOF(QUERY(temp <* RelatedElements \| ('IFC4X3_DEV_62887e3f.IFCSPATIALSTRUCTUREELEMENT' IN TYPEOF(temp)) AND (NOT ('IFC4X3_DEV_62887e3f.IFCSPACE' IN TYPEOF(temp))) )) = 0`

表 5.4.3.57.C

5.4.3.57.5 概念用法（Concept usage）

概念（Concept）	用法（Usage）	描述（Description）
IfcRoot (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 2 个隐藏的继承概念点击隐藏 2 个继承概念

表 5.4.3.57.D

5.4.3.57.6 形式化表示（Formal representation）

ENTITY IfcRelReferencedInSpatialStructure
 SUBTYPE OF (IfcRelConnects);
	RelatedElements : SET [1:?] OF IfcSpatialReferenceSelect;
	RelatingStructure : IfcSpatialElement;
 WHERE
	AllowedRelatedElements : SIZEOF(QUERY(temp <* RelatedElements | ('IFC4X3_DEV_62887e3f.IFCSPATIALSTRUCTUREELEMENT' IN TYPEOF(temp)) AND (NOT ('IFC4X3_DEV_62887e3f.IFCSPACE' IN TYPEOF(temp)))
)) = 0;
END_ENTITY;
