5.4.3.60 IfcRelSpaceBoundary1stLevel（关系空间边界一级）

5.4.3.60.1 语义定义（Semantic definition）

1 级空间边界通过 IfcRelSpaceBoundary1stLevel 与周围元素的关系来定义空间的物理或虚拟分隔。1 级空间边界的特点是：

• 1 级空间边界是空间的边界，由边界空间的建筑元素表面（物理空间边界）或由相邻空间（无分隔墙）提供的虚拟表面定义。
• 1 级空间边界不考虑边界建筑元素中的材料变化，或墙壁或楼板（天花板或地板）后面的不同空间/区域。
• 1 级空间边界通过两种方式区分：虚拟或物理，以及内部、外部或未定义（内部和外部），例如，对于部分在内部和外部的墙壁。
• 1 级空间边界围绕空间形成一个封闭的壳（只要空间完全封闭），并包括代表建筑元素中的开口（填充或未填充）的重叠边界（参见下面的实施者协议）。

1 级空间边界在不考虑边界元素另一侧的任何内容的情况下，通过其边界表面定义空间。

关系使用定义

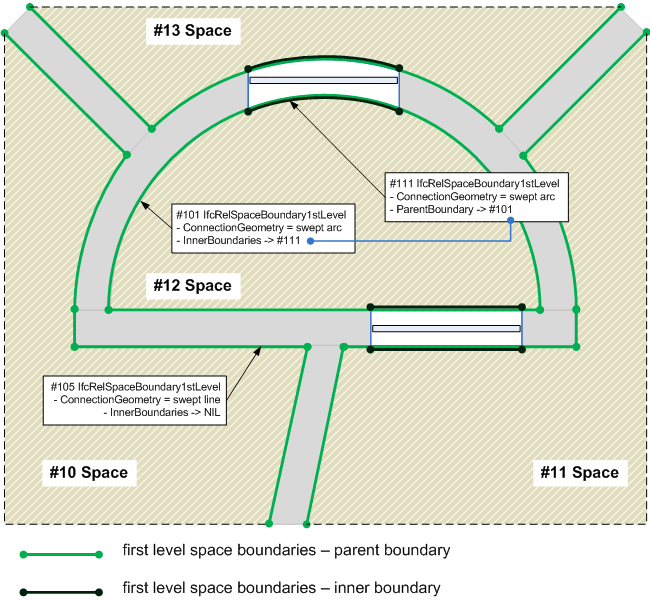

如图 5.4.3.60.A 所示，ParentBoundary 属性和反向 InnerBoundaries 用于将门、窗和开口的空间边界链接到父边界，例如墙壁或楼板的父边界。

几何使用定义

有关为第一级空间边界使用连接几何体的指导，请参见超类 IfcRelSpaceBoundary 的定义。

5.4.3.60.2 实体继承（Entity inheritance）

1. • IfcRoot
2. • IfcRelationship
   • IfcObjectDefinition
   • IfcPropertyDefinition
3. • IfcRelConnects
   • IfcRelAssigns
   • IfcRelAssociates
   • IfcRelDeclares
   • IfcRelDecomposes
   • IfcRelDefines
4. • IfcRelSpaceBoundary
   • IfcRelConnectsElements
   • IfcRelConnectsPortToElement
   • IfcRelConnectsPorts
   • IfcRelConnectsStructuralActivity
   • IfcRelConnectsStructuralMember
   • IfcRelContainedInSpatialStructure
   • IfcRelCoversBldgElements
   • IfcRelCoversSpaces
   • IfcRelFillsElement
   • IfcRelFlowControlElements
   • IfcRelInterferesElements
   • IfcRelPositions
   • IfcRelReferencedInSpatialStructure
   • IfcRelSequence
   • IfcRelServicesBuildings
5. • IfcRelSpaceBoundary1stLevel
6. • IfcRelSpaceBoundary2ndLevel

5.4.3.60.3 特性（Attributes）

#	特性（Attributes）	类型（Type）	描述（Description）
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcRelSpaceBoundary (5)
5	RelatingSpace	IfcSpaceBoundarySelect	指向由该边界界定的一个空间的引用。
6	RelatedBuildingElement	IfcElement	指向定义空间边界的元素的引用。
7	ConnectionGeometry	OPTIONAL IfcConnectionGeometry	空间边界的物理表示。以空间局部坐标系中的曲线或曲面形式提供。
8	PhysicalOrVirtualBoundary	IfcPhysicalOrVirtualEnum	定义空间边界是 PHYSICAL 还是 VIRTUAL。
9	InternalOrExternalBoundary	IfcInternalOrExternalEnum	定义空间边界是内部的还是外部的，即邻近开放空间，该空间可以是部分封闭的空间，例如露台。
点击显示 9 个隐藏的继承特性 点击隐藏 9 个继承特性
IfcRelSpaceBoundary1stLevel (2)
10	ParentBoundary	OPTIONAL IfcRelSpaceBoundary1stLevel	指向在此内部边界定义的宿主或父空间边界的引用。
	InnerBoundaries	SET [0:?] OF IfcRelSpaceBoundary1stLevel FOR ParentBoundary	指向空间边界的内部边界的引用。内部边界由开口、门和窗的空间边界定义。

5.4.3.60.4 概念用法（Concept usage）

概念（Concept）	用法（Usage）	描述（Description）
IfcRoot (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
点击显示 2 个隐藏的继承概念 点击隐藏 2 个继承概念

5.4.3.60.5 形式化表示（Formal representation）

ENTITY IfcRelSpaceBoundary1stLevel
 SUPERTYPE OF (ONEOF
	(IfcRelSpaceBoundary2ndLevel))
 SUBTYPE OF (IfcRelSpaceBoundary);
	ParentBoundary : OPTIONAL IfcRelSpaceBoundary1stLevel;
 INVERSE
	InnerBoundaries : SET [0:?] OF IfcRelSpaceBoundary1stLevel FOR ParentBoundary;
END_ENTITY;
