8.15.3.1 IfcArbitraryClosedProfileDef（任意闭合轮廓定义）

8.15.3.1.1 语义定义（Semantic definition）

闭合轮廓 IfcArbitraryClosedProfileDef 定义了用于扫描曲面几何、扫描实体或截面脊线的任意二维轮廓。它通过一个外部边界来定义，基于该边界可以构建曲面或实体。

非正式命题

  1. OuterCurve 必须是一条闭合曲线。
  2. OuterCurve 不得相交。

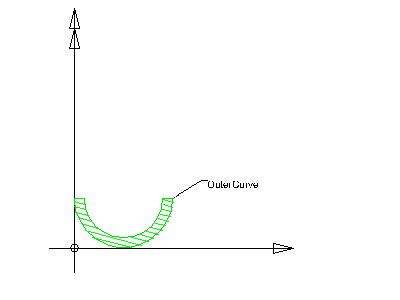

图 8.15.3.1.A 展示了任意闭合轮廓定义。OuterCurve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面或扫描实体定义。它是以下任一情况的 xy 平面：

或在截面脊线情况下，为 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。OuterCurve 属性定义了一条二维闭合有界曲线。

无边界任意轮廓
图 8.15.3.1.A — 任意闭合轮廓

8.15.3.1.2 实体继承（Entity inheritance）

8.15.3.1.3 特性（Attributes）

# 特性（Attributes） 类型（Type） 描述（Description）
IfcProfileDef (4)
1 ProfileType IfcProfileTypeEnum

定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2 ProfileName OPTIONAL IfcLabel

轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
HasExternalReference SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects

与轮廓关联的外部信息（例如库、分类或文档信息）的引用。
HasProperties SET [0:?] OF IfcProfileProperties FOR ProfileDefinition

轮廓的附加属性，例如机械属性。
点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性
IfcArbitraryClosedProfileDef (1)
3 OuterCurve IfcCurve

有界曲线，定义任意轮廓的外部边界。
表 8.15.3.1.B

8.15.3.1.4 形式化命题（Formal propositions）

名称（Name） 描述（Description）
WR1

用于外曲线定义的曲线应具有二维性。


OuterCurve.Dim = 2
WR2

外曲线不应是 IfcLine 类型，因为 IfcLine 不是闭合曲线。


NOT('IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(OuterCurve))
WR3

外曲线不应是 IfcOffsetCurve2D 类型，因为它不应定义为另一条曲线的偏移。


NOT('IFC4X3_DEV_62887e3f.IFCOFFSETCURVE2D' IN TYPEOF(OuterCurve))
表 8.15.3.1.C

8.15.3.1.5 属性集（Property sets）

  • Pset_ProfileArbitraryDoubleT
    • OverallWidth
    • LeftFlangeWidth
    • RightFlangeWidth
    • OverallDepth
    • FlangeDepth
    • FlangeDraft
    • FlangeChamfer
    • FlangeBaseFillet
    • FlangeTopFillet
    • StemBaseWidth
    • StemTopWidth
    • StemBaseChamfer
    • StemTopChamfer
    • StemBaseFillet
    • StemTopFillet
  • Pset_ProfileMechanical
    • MassPerLength
    • CrossSectionArea
    • Perimeter
    • MinimumPlateThickness
    • MaximumPlateThickness
    • CentreOfGravityInX
    • CentreOfGravityInY
    • ShearCentreZ
    • ShearCentreY
    • MomentOfInertiaY
    • MomentOfInertiaZ
    • MomentOfInertiaYZ
    • TorsionalConstantX
    • WarpingConstant
    • ShearDeformationAreaZ
    • ShearDeformationAreaY
    • MaximumSectionModulusY
    • MinimumSectionModulusY
    • MaximumSectionModulusZ
    • MinimumSectionModulusZ
    • TorsionalSectionModulus
    • ShearAreaZ
    • ShearAreaY
    • PlasticShapeFactorY
    • PlasticShapeFactorZ

8.15.3.1.6 概念用法（Concept usage）

概念（Concept） 用法（Usage） 描述（Description）
IfcProfileDef (1)
Property Sets for Profiles General

此概念可应用于以下资源
点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念
IfcArbitraryClosedProfileDef (1)
Property Sets for Profiles General

此概念可应用于以下资源
表 8.15.3.1.D

8.15.3.1.7 形式化表示（Formal representation）

ENTITY IfcArbitraryClosedProfileDef
 SUPERTYPE OF (ONEOF
	(IfcArbitraryProfileDefWithVoids))
 SUBTYPE OF (IfcProfileDef);
	OuterCurve : IfcCurve;
 WHERE
	WR1 : OuterCurve.Dim = 2;
	WR2 : NOT('IFC4X3_DEV_62887e3f.IFCLINE' IN TYPEOF(OuterCurve));
	WR3 : NOT('IFC4X3_DEV_62887e3f.IFCOFFSETCURVE2D' IN TYPEOF(OuterCurve));
END_ENTITY;

8.15.3.1.8 参考（References）
