8.15.3.10 IfcDerivedProfileDef（派生轮廓定义）
8.15.3.10.1 语义定义（Semantic definition）
IfcDerivedProfileDef 通过从父轮廓进行变换来定义轮廓。变换由二维变换运算符给出。变换包括平移、旋转、镜像和缩放。后者可以是均匀的或非均匀的。派生轮廓可用于定义扫描曲面、扫描面积实体或截面脊线。
该变换影响基础坐标系中轮廓的位置、旋转、镜像或缩放，即使用该轮廓定义的扫描曲面或扫描面积实体所定义的坐标系。这是以下任一情况的 xy 平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或者在截面脊线的情况下，是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。在应用笛卡尔变换运算符之前，会考虑基础坐标系内 ParentProfile 的位置和潜在旋转。
注意，如果只需要镜像，则应改用 IfcMirroredProfileDef。
参数
IfcDerivedProfileDef 使用应用于父轮廓定义的 IfcCartesianTransformationOperator2D（CTO）进行定义。
示例

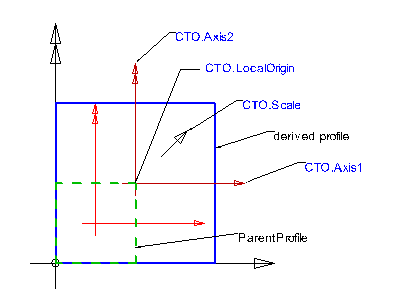

该示例显示了一个均匀缩放和一个 IfcRectangleProfileDef 的变换，以匹配左下角基点。CTO 的属性为：
Axis1 = NIL（默认为 1.,0.） Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(<1/2 XDim>,<1/2 YDim>) Scale = 2.
参数
IfcDerivedProfileDef 通过应用作为 2D CTO 子类型的 IfcCartesianTransformationOperator2DnonUniform 来定义非均匀变换。
示例
该示例显示了一个非均匀缩放和一个 IfcRectangleProfileDef 的平移，以匹配左下角基点。CTO 的属性为：
Axis1 = NIL（默认为 1.,0.） Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(0.,<1/2 YDim>) Scale = 1. Scale2 = 2.
参数
IfcDerivedProfileDef 通过应用 IfcCartesianTransformationOperator2D（CTO）到父轮廓来定义镜像。
示例

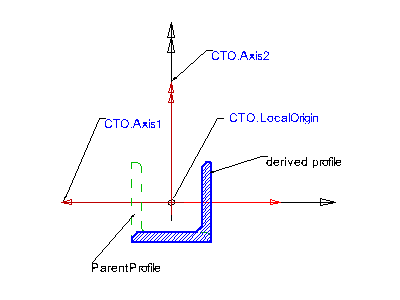

该示例显示了一个 IfcLShapeProfileDef 的镜像，以匹配中心基点。CTO 的属性为：
Axis1 = (-1.,0.) Axis2 = NIL（默认为 0.,1.） LocalOrigin = IfcCartesianPoint(0.,0.) Scale = NIL（默认为 1.）
此示例仅用于说明。 如果变换结果仅如示例中所示进行镜像，则应使用 IfcMirroredProfileDef 而不是 IfcDerivedProfileDef。
注意：以下颜色映射适用：
- 黑色坐标轴显示扫描曲面、扫描面积实体或截面脊线的基础坐标系
- 红色坐标轴显示父轮廓的位置坐标系
- 棕色坐标轴显示派生轮廓的位置坐标系
8.15.3.10.2 实体继承（Entity inheritance）
8.15.3.10.3 特性（Attributes）
| # | 特性（Attributes） | 类型（Type） | 描述（Description） |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| 点击显示 4 个隐藏的继承特性 点击隐藏 4 个继承特性 | |||
| IfcDerivedProfileDef (3) | |||
| 3 | ParentProfile | IfcProfileDef |
父轮廓提供变换的起点。 |
| 4 | Operator | IfcCartesianTransformationOperator2D |
应用于父轮廓的变换运算符。 |
| 5 | Label | OPTIONAL IfcLabel |
可用于指代此变换的名称。名称的实际含义必须在应用上下文中定义。 |
8.15.3.10.4 形式化命题（Formal propositions）
| 名称（Name） | 描述（Description） |
|---|---|
| InvariantProfileType |
派生轮廓的轮廓类型应与父轮廓的类型相同，即两者都应为 AREA 或 CURVE。 |
|
|
8.15.3.10.5 属性集（Property sets）
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.10.6 概念用法（Concept usage）
| 概念（Concept） | 用法（Usage） | 描述（Description） | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles | General |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.10.7 形式化表示（Formal representation）
ENTITY IfcDerivedProfileDef
SUPERTYPE OF (ONEOF
(IfcMirroredProfileDef))
SUBTYPE OF (IfcProfileDef);
ParentProfile : IfcProfileDef;
Operator : IfcCartesianTransformationOperator2D;
Label : OPTIONAL IfcLabel;
WHERE
InvariantProfileType : SELF\IfcProfileDef.ProfileType = ParentProfile.ProfileType;
END_ENTITY;
