8.15.3.2 IfcArbitraryOpenProfileDef（任意开放轮廓定义）

8.15.3.2.1 语义定义（Semantic definition）

开放轮廓 IfcArbitraryOpenProfileDef 定义了用于扫描曲面几何中的任意二维开放轮廓。它通过一个开放边界给出，基于该边界可以构建曲面。

非正式命题

Curve 必须为开放曲线。

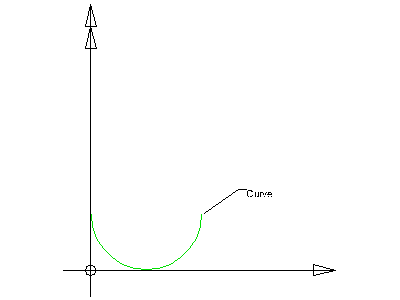

图1展示了任意开放轮廓定义。Curve 在基础坐标系中定义。基础坐标系由使用该轮廓定义的扫描曲面定义。它是以下项的xy平面：

IfcSweptSurface.Position

Curve 属性定义了二维开放有界曲线。

8.15.3.2.2 实体继承（Entity inheritance）

8.15.3.2.3 特性（Attributes）

#	特性（Attributes）	类型（Type）	描述（Description）
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更 New inverse attribute
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更 New inverse attribute
点击显示 4 个隐藏的继承特性点击隐藏 4 个继承特性
IfcArbitraryOpenProfileDef (1)
3	Curve	IfcBoundedCurve	定义轮廓的开放有界曲线。

表 8.15.3.2.B

8.15.3.2.4 形式化命题（Formal propositions）

名称（Name）	描述（Description）
WR11	轮廓类型为 .CURVE.，开放轮廓仅可用于定义扫描曲面。注释 This does not apply to the subtype IfcCenterLineProfileDef.
`('IFC4X3_DEV_62887e3f.IFCCENTERLINEPROFILEDEF' IN TYPEOF(SELF)) OR (SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE)`
WR12	曲线的维度应为2。
`Curve.Dim = 2`

表 8.15.3.2.C

8.15.3.2.5 属性集（Property sets）

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.2.6 概念用法（Concept usage）

概念（Concept）	用法（Usage）	描述（Description）
IfcProfileDef (1)
Property Sets for Profiles	General	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念（Concept）

用法（Usage）

描述（Description）

IfcProfileDef (1)

Property Sets for Profiles

General

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.2.D

8.15.3.2.7 形式化表示（Formal representation）

ENTITY IfcArbitraryOpenProfileDef
 SUPERTYPE OF (ONEOF
	(IfcCenterLineProfileDef))
 SUBTYPE OF (IfcProfileDef);
	Curve : IfcBoundedCurve;
 WHERE
	WR11 : ('IFC4X3_DEV_62887e3f.IFCCENTERLINEPROFILEDEF' IN TYPEOF(SELF)) OR
 (SELF\IfcProfileDef.ProfileType = IfcProfileTypeEnum.CURVE);
	WR12 : Curve.Dim = 2;
END_ENTITY;
