8.15.3.13 IfcLShapeProfileDef（L形轮廓定义）

8.15.3.13.1 语义定义（Semantic definition）

IfcLShapeProfileDef 定义了一个截面轮廓，提供了用于扫掠面积实体的L形截面（等边L形轮廓也由此实体涵盖）的定义参数。其参数和相对于位置坐标系统的方向遵循下图说明。较短的腿与正 Position.P[1] 轴方向相同，较长或相等的腿与正 Position.P[2] 轴方向相同。位置坐标系统的中心位于轮廓边界框的中心。

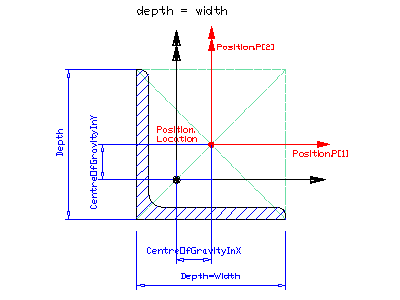

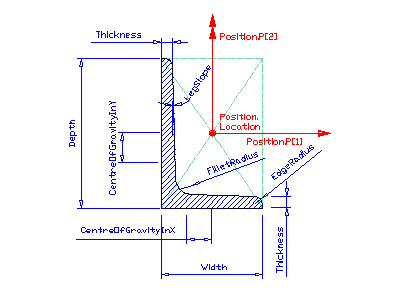

图1和图2说明了等边和非等边L形截面定义的参数。

参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫掠面积实体定义。它是 IfcSweptAreaSolid.Position 的xy平面，通过使用位置偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置定位。

在所示示例中，IfcProfileProperties 中的 'CentreOfGravityInX' 和 'CentreOfGravityInY' 属性（如果提供）均为负值。

通过使用 Position 属性，轮廓被插入到扫掠面积实体的基础坐标系统中。在此示例（重心基点）中，IfcAxis2Placement2D 的属性值为：

Location = IfcCartesianPoint(+|CentreOfGravityInX|, +|CentreOfGravityInY|)
RefDirection = NIL（默认为 1.,0.）

在所示示例中，Position.Location 的x和y值，即测量值 |CentreOfGravityInX| 和 |CentreOfGravityInY| 均为正值。另一方面，IfcProfileProperties 中名为 'CentreOfGravityInX' 和 'CentreOfGravityInY' 的属性（如果提供）现在必须都设置为0，因为生成的轮廓定义的重心位于坐标原点。

8.15.3.13.2 实体继承（Entity inheritance）

- IfcProfileDef

8.15.3.13.3 特性（Attributes）

#	特性（Attributes）	类型（Type）	描述（Description）
IfcProfileDef (4)
1	ProfileType	IfcProfileTypeEnum	定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2	ProfileName	OPTIONAL IfcLabel	轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
	HasExternalReference	SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects	与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 IFC4 变更 New inverse attribute
	HasProperties	SET [0:?] OF IfcProfileProperties FOR ProfileDefinition	轮廓的附加属性，例如机械属性。 IFC4 变更 New inverse attribute
IfcParameterizedProfileDef (1)
3	Position	OPTIONAL IfcAxis2Placement2D	参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性点击隐藏 5 个继承特性
IfcLShapeProfileDef (6)
4	Depth	IfcPositiveLengthMeasure	腿长，见上图说明 (= h)。与总深度相同。
5	Width	OPTIONAL IfcPositiveLengthMeasure	腿长，见上图说明 (= b)。与总宽度相同。由于历史原因，此属性在形式上是可选的。只要宽度已知，就应提供其值。
6	Thickness	IfcPositiveLengthMeasure	轮廓的恒定壁厚，见上图说明 (= ts)。
7	FilletRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图说明的圆角半径 (= r1)。
8	EdgeRadius	OPTIONAL IfcNonNegativeLengthMeasure	根据上图说明的边缘半径 (= r2)。
9	LegSlope	OPTIONAL IfcPlaneAngleMeasure	轮廓每个腿内表面的斜率。

表 8.15.3.13.A

8.15.3.13.4 形式化命题（Formal propositions）

名称（Name）	描述（Description）
ValidThickness	厚度应小于深度和宽度。
`(Thickness < Depth) AND (NOT(EXISTS(Width)) OR (Thickness < Width))`

表 8.15.3.13.C

8.15.3.13.5 属性集（Property sets）

Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ

8.15.3.13.6 概念用法（Concept usage）

概念（Concept）	用法（Usage）	描述（Description）
IfcProfileDef (1)
Property Sets for Profiles	General	此概念可应用于以下资源 Pset_ProfileMechanical
点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

概念（Concept）

用法（Usage）

描述（Description）

IfcProfileDef (1)

Property Sets for Profiles

General

此概念可应用于以下资源

Pset_ProfileMechanical

点击显示 1 个隐藏的继承概念点击隐藏 1 个继承概念

表 8.15.3.13.D

8.15.3.13.7 形式化表示（Formal representation）

ENTITY IfcLShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	Depth : IfcPositiveLengthMeasure;
	Width : OPTIONAL IfcPositiveLengthMeasure;
	Thickness : IfcPositiveLengthMeasure;
	FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	EdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
	LegSlope : OPTIONAL IfcPlaneAngleMeasure;
 WHERE
	ValidThickness : (Thickness < Depth) AND (NOT(EXISTS(Width)) OR (Thickness < Width));
END_ENTITY;

8.15.3.13.8 参考（References）

IfcParameterizedProfileDef
