8.15.3.5 IfcCShapeProfileDef（C形轮廓定义）

8.15.3.5.1 语义定义（Semantic definition）

IfcCShapeProfileDef 定义了一个截面轮廓，提供了用于扫掠面积实体的C形截面的定义参数。该截面通常通过冷弯钢材生产。其参数和相对于位置坐标系统的方向遵循下图所示。位置坐标系统的中心位于轮廓边界框的中心。

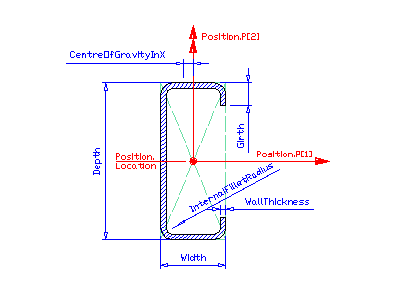

图1说明了C形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系统。基础坐标系统由使用该轮廓定义的扫掠面积实体定义。它是以下坐标系统的xy平面：

通过使用位置偏移，参数化轮廓可以居中定位（使用x,y偏移=0.），或相对于轮廓的任何位置。参数化轮廓由一组参数属性定义。在所示示例中，IfcProfileProperties 中的 'CentreOfGravityInX' 属性（如果提供）为负值。

C形轮廓
图1 — C形轮廓

8.15.3.5.2 实体继承（Entity inheritance）

8.15.3.5.3 特性（Attributes）

# 特性（Attributes） 类型（Type） 描述（Description）
IfcProfileDef (4)
1 ProfileType IfcProfileTypeEnum

定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。
2 ProfileName OPTIONAL IfcLabel

轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。
HasExternalReference SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects

与轮廓关联的外部信息（例如库、分类或文档信息）的引用。
HasProperties SET [0:?] OF IfcProfileProperties FOR ProfileDefinition

轮廓的附加属性，例如机械属性。
IfcParameterizedProfileDef (1)
3 Position OPTIONAL IfcAxis2Placement2D

参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。
点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性
IfcCShapeProfileDef (5)
4 Depth IfcPositiveLengthMeasure

轮廓深度，见上图（= h）。
5 Width IfcPositiveLengthMeasure

轮廓宽度，见上图（= b）。
6 WallThickness IfcPositiveLengthMeasure

轮廓的恒定壁厚（= ts）。
7 Girth IfcPositiveLengthMeasure

周长长度，见上图（= c）。
8 InternalFilletRadius OPTIONAL IfcNonNegativeLengthMeasure

根据上图的内圆角半径（= r1）。
表 8.15.3.5.B

8.15.3.5.4 形式化命题（Formal propositions）

名称（Name） 描述（Description）
ValidGirth

周长应小于深度的一半。


Girth < (Depth / 2.)
ValidInternalFilletRadius

如果给出了InternalFilletRadius的值，它应足够小以适合内部空间。


NOT(EXISTS(InternalFilletRadius)) OR
((InternalFilletRadius <= Width/2. - WallThickness) AND (InternalFilletRadius <= Depth/2. - WallThickness))
ValidWallThickness

壁厚应小于宽度的一半和深度的一半。


(WallThickness < Width/2.) AND (WallThickness < Depth/2.)
表 8.15.3.5.C

8.15.3.5.5 属性集（Property sets）

  • Pset_ProfileMechanical
    • MassPerLength
    • CrossSectionArea
    • Perimeter
    • MinimumPlateThickness
    • MaximumPlateThickness
    • CentreOfGravityInX
    • CentreOfGravityInY
    • ShearCentreZ
    • ShearCentreY
    • MomentOfInertiaY
    • MomentOfInertiaZ
    • MomentOfInertiaYZ
    • TorsionalConstantX
    • WarpingConstant
    • ShearDeformationAreaZ
    • ShearDeformationAreaY
    • MaximumSectionModulusY
    • MinimumSectionModulusY
    • MaximumSectionModulusZ
    • MinimumSectionModulusZ
    • TorsionalSectionModulus
    • ShearAreaZ
    • ShearAreaY
    • PlasticShapeFactorY
    • PlasticShapeFactorZ

8.15.3.5.6 概念用法（Concept usage）

概念（Concept） 用法（Usage） 描述（Description）
IfcProfileDef (1)
Property Sets for Profiles General

此概念可应用于以下资源
点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念
表 8.15.3.5.D

8.15.3.5.7 形式化表示（Formal representation）

ENTITY IfcCShapeProfileDef
 SUBTYPE OF (IfcParameterizedProfileDef);
	Depth : IfcPositiveLengthMeasure;
	Width : IfcPositiveLengthMeasure;
	WallThickness : IfcPositiveLengthMeasure;
	Girth : IfcPositiveLengthMeasure;
	InternalFilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
 WHERE
	ValidGirth : Girth < (Depth / 2.);
	ValidInternalFilletRadius : NOT(EXISTS(InternalFilletRadius)) OR
((InternalFilletRadius <= Width/2. - WallThickness) AND (InternalFilletRadius <= Depth/2. - WallThickness));
	ValidWallThickness : (WallThickness < Width/2.) AND (WallThickness < Depth/2.);
END_ENTITY;
