8.15.3.12 IfcIShapeProfileDef（I形轮廓定义）
8.15.3.12.1 语义定义（Semantic definition）
IfcIShapeProfileDef 定义了一个截面轮廓，提供'I'形或'H'形截面的定义参数。I形轮廓具有总高度、宽度以及腹板和翼缘厚度的值。此外，还可以提供圆角半径、翼缘边缘半径和翼缘坡度。此轮廓定义表示一个关于其主轴和次轴对称的I形截面；顶部和底部翼缘相等且以腹板为中心。
图1说明了I形轮廓定义的参数。
位置
参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫描面积实体定义。它是以下对象的xy平面：
- IfcSweptAreaSolid.Position
通过使用位置偏移，参数化轮廓可以居中定位（使用x,y偏移=0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。
参数
参数化轮廓由一组参数属性定义，参见下面的属性定义。

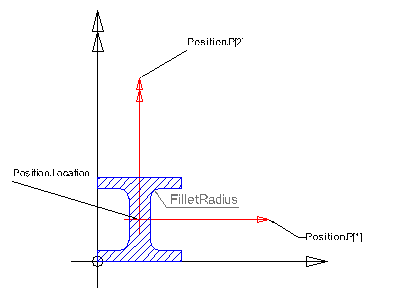

位置
通过使用Position属性将轮廓插入到扫描面积实体的基础坐标系中。在此示例中（左下角基点），IfcAxis2Placement2D的属性值为：
Location = IfcCartesianPoint(<1/2 OverallWidth>,<1/2 OverallDepth>)
RefDirection = NIL（默认为1.,0.）
参数 如果给出了FilletRadius，则它同样应用于由腹板和翼缘创建的所有四个角。
8.15.3.12.2 实体继承（Entity inheritance）
8.15.3.12.3 特性（Attributes）
| # | 特性（Attributes） | 类型（Type） | 描述（Description） |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcIShapeProfileDef (7) | |||
| 4 | OverallWidth | IfcPositiveLengthMeasure |
Total extent of the width, defined parallel to the x axis of the position coordinate system. |
| 5 | OverallDepth | IfcPositiveLengthMeasure |
高度的总范围，定义为平行于位置坐标系的y轴。 |
| 6 | WebThickness | IfcPositiveLengthMeasure |
I形腹板的厚度。腹板以位置坐标系的x轴和y轴为中心。 |
| 7 | FlangeThickness | IfcPositiveLengthMeasure |
I形翼缘的厚度。上翼缘和下翼缘具有相同的厚度，并且它们以位置坐标系的y轴为中心。 |
| 8 | FilletRadius | OPTIONAL IfcNonNegativeLengthMeasure |
腹板和翼缘之间的圆角。如果为锐边则为0，如果未知则省略。 |
| 9 | FlangeEdgeRadius | OPTIONAL IfcNonNegativeLengthMeasure |
上翼缘下边缘和下翼缘上边缘的半径。如果为锐边则为0，如果未知则省略。 |
| 10 | FlangeSlope | OPTIONAL IfcPlaneAngleMeasure |
上翼缘下表面和下翼缘上表面的坡度。在锥形翼缘的情况下为非零，在平行翼缘的情况下为0，如果未知则省略。 |
8.15.3.12.4 形式化命题（Formal propositions）
| 名称（Name） | 描述（Description） |
|---|---|
| ValidFilletRadius |
如果给出圆角半径，则应在允许值范围内。 |
|
|
| ValidFlangeThickness |
无可用描述 |
|
|
| ValidWebThickness |
腹板厚度应小于翼缘宽度。 |
|
|
8.15.3.12.5 属性集（Property sets）
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.12.6 概念用法（Concept usage）
| 概念（Concept） | 用法（Usage） | 描述（Description） | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles | General |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.12.7 形式化表示（Formal representation）
ENTITY IfcIShapeProfileDef
SUBTYPE OF (IfcParameterizedProfileDef);
OverallWidth : IfcPositiveLengthMeasure;
OverallDepth : IfcPositiveLengthMeasure;
WebThickness : IfcPositiveLengthMeasure;
FlangeThickness : IfcPositiveLengthMeasure;
FilletRadius : OPTIONAL IfcNonNegativeLengthMeasure;
FlangeEdgeRadius : OPTIONAL IfcNonNegativeLengthMeasure;
FlangeSlope : OPTIONAL IfcPlaneAngleMeasure;
WHERE
ValidFilletRadius : NOT(EXISTS(FilletRadius)) OR
((FilletRadius <= (OverallWidth - WebThickness)/2.) AND
(FilletRadius <= (OverallDepth - (2. * FlangeThickness))/2.));
ValidFlangeThickness : (2. * FlangeThickness) < OverallDepth;
ValidWebThickness : WebThickness < OverallWidth;
END_ENTITY;
