8.15.3.11 IfcEllipseProfileDef（椭圆形轮廓定义）
8.15.3.11.1 语义定义（Semantic definition）
IfcEllipseProfileDef 定义了一个椭圆作为扫掠表面几何体或扫掠面积实体所使用的轮廓定义。它通过其半轴属性给出，并位于由 Position 属性建立的二维位置坐标系内。

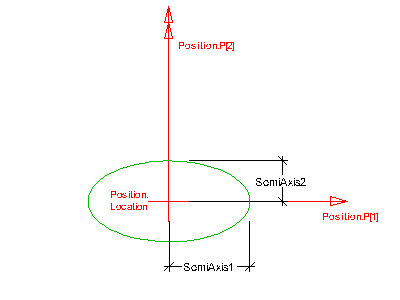

图1展示了椭圆形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠表面或扫掠面积实体定义。它是以下任一情况的xy平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或者在截面脊线的情况下，它是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的xy平面。通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用x,y偏移量=0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如，左上边界）。位置坐标系的位置定义了椭圆的中心。SemiAxis1 属性定义了沿X轴方向的椭圆第一个半径，SemiAxis2 属性定义了沿Y轴方向的椭圆第二个半径。
8.15.3.11.2 实体继承（Entity inheritance）
8.15.3.11.3 特性（Attributes）
| # | 特性（Attributes） | 类型（Type） | 描述（Description） |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcEllipseProfileDef (2) | |||
| 4 | SemiAxis1 | IfcPositiveLengthMeasure |
椭圆的第一半径。沿 Position.P[1] 方向测量。 |
| 5 | SemiAxis2 | IfcPositiveLengthMeasure |
椭圆的第二半径。沿 Position.P[2] 方向测量。 |
8.15.3.11.4 属性集（Property sets）
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.11.5 概念用法（Concept usage）
| 概念（Concept） | 用法（Usage） | 描述（Description） | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles | General |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.11.6 形式化表示（Formal representation）
ENTITY IfcEllipseProfileDef
SUBTYPE OF (IfcParameterizedProfileDef);
SemiAxis1 : IfcPositiveLengthMeasure;
SemiAxis2 : IfcPositiveLengthMeasure;
END_ENTITY;
