8.15.3.8 IfcCircleProfileDef（圆形轮廓定义）
8.15.3.8.1 语义定义（Semantic definition）
IfcCircleProfileDef 定义了一个圆形，作为扫掠曲面几何体或扫掠实体所使用的轮廓定义。它通过其 Radius 属性给定，并置于由 Position 属性建立的二维位置坐标系中。

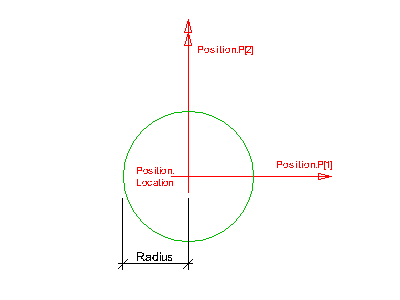

图 8.15.3.8.A 说明了圆形轮廓定义的参数。参数化轮廓定义了其自身的位置坐标系。基础坐标系由使用该轮廓定义的扫掠曲面或扫掠实体定义。它是以下任一对象的 xy 平面：
- IfcSweptSurface.Position
- IfcSweptAreaSolid.Position
或者，在截面脊线的情况下，它是 IfcSectionedSpine.CrossSectionPositions 每个列表成员的 xy 平面。通过使用位置坐标的偏移量，参数化轮廓可以居中定位（使用 x,y 偏移量 = 0.），或相对于轮廓的任何位置。显式坐标偏移用于定义基点（例如左上边界）。Position 属性定义了圆形的二维位置坐标系。 Radius 属性定义了圆形的半径。
8.15.3.8.2 实体继承（Entity inheritance）
8.15.3.8.3 特性（Attributes）
| # | 特性（Attributes） | 类型（Type） | 描述（Description） |
|---|---|---|---|
| IfcProfileDef (4) | |||
| 1 | ProfileType | IfcProfileTypeEnum |
定义此轮廓定义应解析的几何类型，是曲线还是曲面区域。如果是曲线，轮廓应由扫描曲面引用；如果是区域，轮廓应由扫描实体引用。 |
| 2 | ProfileName | OPTIONAL IfcLabel |
轮廓的人类可读名称，例如根据标准轮廓表。如上所述，机器可读的标准轮廓名称应在 IfcExternalReference.ItemReference 中提供。 |
| HasExternalReference | SET [0:?] OF IfcExternalReferenceRelationship FOR RelatedResourceObjects |
与轮廓关联的外部信息（例如库、分类或文档信息）的引用。 |
|
| HasProperties | SET [0:?] OF IfcProfileProperties FOR ProfileDefinition |
轮廓的附加属性，例如机械属性。 |
|
| IfcParameterizedProfileDef (1) | |||
| 3 | Position | OPTIONAL IfcAxis2Placement2D |
参数化轮廓定义的位置坐标系。如果未指定，则不应用平移和旋转。 |
| 点击显示 5 个隐藏的继承特性 点击隐藏 5 个继承特性 | |||
| IfcCircleProfileDef (1) | |||
| 4 | Radius | IfcPositiveLengthMeasure |
圆形的半径。 |
8.15.3.8.4 属性集（Property sets）
-
Pset_ProfileMechanical
- MassPerLength
- CrossSectionArea
- Perimeter
- MinimumPlateThickness
- MaximumPlateThickness
- CentreOfGravityInX
- CentreOfGravityInY
- ShearCentreZ
- ShearCentreY
- MomentOfInertiaY
- MomentOfInertiaZ
- MomentOfInertiaYZ
- TorsionalConstantX
- WarpingConstant
- ShearDeformationAreaZ
- ShearDeformationAreaY
- MaximumSectionModulusY
- MinimumSectionModulusY
- MaximumSectionModulusZ
- MinimumSectionModulusZ
- TorsionalSectionModulus
- ShearAreaZ
- ShearAreaY
- PlasticShapeFactorY
- PlasticShapeFactorZ
8.15.3.8.5 概念用法（Concept usage）
| 概念（Concept） | 用法（Usage） | 描述（Description） | |
|---|---|---|---|
| IfcProfileDef (1) | |||
| Property Sets for Profiles | General |
此概念可应用于以下资源 |
|
| 点击显示 1 个隐藏的继承概念 点击隐藏 1 个继承概念 | |||
8.15.3.8.6 形式化表示（Formal representation）
ENTITY IfcCircleProfileDef
SUPERTYPE OF (ONEOF
(IfcCircleHollowProfileDef))
SUBTYPE OF (IfcParameterizedProfileDef);
Radius : IfcPositiveLengthMeasure;
END_ENTITY;
