5.4.3.40 IfcOpeningElement（开口构件）

5.4.3.40.1 语义定义（Semantic definition）

开洞元素代表开洞、凹口或槽口，所有这些都反映了空腔。它代表任何具有物理表现的元素内的空腔。开洞可以插入墙体、楼板、梁、柱或其他元素中。

有两种不同类型的开洞元素。PredefinedType 特性应用于捕获差异：

开洞，其中开洞的厚度大于或等于元素的厚度 — PredefinedType 特性设置为 OPENING

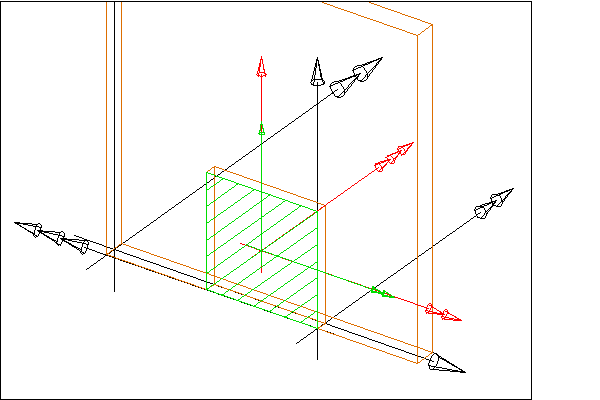

凹口或壁龛，其中凹口厚度小于元素厚度 — PredefinedType 特性设置为 RECESS 用于凹口或壁龛。

如果省略 PredefinedType 的值，或者将值设置为 NOTDEFINED，则不应假定关于它是开洞还是凹口的具体信息。

IfcOpeningElement 必须通过 IfcRelVoidsElement 关系插入到 IfcElement 中。它可以由 IfcDoor、IfcWindow 或其他填充元素通过 IfcRelFillsElement 关系填充。根据 IfcOpeningElement 的 IfcShapeRepresentation 类型，空腔关系意味着：

如果 IfcShapeRepresentation.RepresentationIdentifier = 'Body'，则开洞的 Body 形状表示必须从被空腔化的元素的 body 形状表示中减去 - 隐式布尔差运算。
如果 IfcShapeRepresentation.RepresentationIdentifier = 'Reference'，则不减去 Reference 形状表示。它作为附加信息提供在被空腔化的元素的 Body 形状表示的孔洞中。

IfcOpeningElement 不得参与包含关系，即它不直接链接到项目的空间结构。它有一个强制性的 VoidsElements 反向关系，指向包含在空间结构中的 IfcElement。反向关系 ContainedInStructure 必须为 NIL。

5.4.3.40.2 实体继承（Entity inheritance）

5.4.3.40.3 特性（Attributes）

#	特性（Attributes）	类型（Type）	描述（Description）
IfcRoot (4)
1	GlobalId	IfcGloballyUniqueId	在整个软件世界中分配全局唯一标识符。
2	OwnerHistory	OPTIONAL IfcOwnerHistory	分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。注释仅存储最后一次修改——无论是添加、删除还是修改。 IFC4 变更该特性已更改为 OPTIONAL。
3	Name	OPTIONAL IfcLabel	供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4	Description	OPTIONAL IfcText	可选的描述，用于提供信息性注释。
IfcObjectDefinition (7)
	HasAssignments	SET [0:?] OF IfcRelAssigns FOR RelatedObjects	引用分配（通过关联关系）其他 IfcObject 子类型到此对象实例的关系对象。例如，与产品、过程、控制、资源或组的关联。
	Nests	SET [0:1] OF IfcRelNests FOR RelatedObjects	引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的一部分。对象实例或类型只能是单个分解的一部分（仅允许分层结构）。 IFC4 变更新增反向属性数据类型，并与 IfcObjectDefinition 中定义的 Decomposes 分离。
	IsNestedBy	SET [0:?] OF IfcRelNests FOR RelatingObject	引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的整体。对象或对象类型可以被多个其他对象（实例或类型）嵌套。 IFC4 变更新增反向属性数据类型，并与 IfcObjectDefinition 中定义的 IsDecomposedBy 分离。
	HasContext	SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions	引用提供上下文信息的上下文，例如项目单位或表示上下文。它只应断言在最上层的非空间对象上。 IFC4 变更新增反向属性数据类型。
	IsDecomposedBy	SET [0:?] OF IfcRelAggregates FOR RelatingObject	引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的整体。对象定义可以被多个其他对象（实例或部分）聚合。 IFC4 变更反向属性数据类型已从超类型 IfcRelDecomposes 更改为子类型 IfcRelAggregates。
	Decomposes	SET [0:1] OF IfcRelAggregates FOR RelatedObjects	引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的一部分。对象定义只能是单个分解的一部分（仅允许分层结构）。 IFC4 变更反向属性数据类型已从超类型 IfcRelDecomposes 更改为子类型 IfcRelAggregates。
	HasAssociations	SET [0:?] OF IfcRelAssociates FOR RelatedObjects	引用将外部资源或资源定义与对象关联的关系对象。例如，与库、文档或分类的关联。
IfcObject (5)
5	ObjectType	OPTIONAL IfcLabel	该类型表示指示对象的特定类型。必须在可实例化的子类型的级别上建立用法。特别是，如果特性 PredefinedType 的枚举设置为 USERDEFINED，或者当实例化的具体实体没有 PredefinedType 特性时，它保存用户定义的类型。后者发生在一些特殊的叶子类中，以及直接实例化 IfcBuiltElement 时。
	IsDeclaredBy	SET [0:1] OF IfcRelDefinesByObject FOR RelatedObjects	链接到指向声明对象的关系对象，该声明对象为此对象实例提供对象定义。声明对象必须是对象类型分解的一部分。关联的 IfcObject 或其子类型包含特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反映实例是通用的。 IFC4 变更新增逆向关系，此变更保持基于文件交换的向上兼容性。
	Declares	SET [0:?] OF IfcRelDefinesByObject FOR RelatingObject	链接到指向接收对象定义的反向对象的关系对象。反向对象必须是对象实例分解的一部分。关联的 IfcObject 或其子类型提供特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反向实例是通用的。 IFC4 变更新增逆向关系，此变更保持基于文件交换的向上兼容性。
	IsTypedBy	SET [0:1] OF IfcRelDefinesByType FOR RelatedObjects	与对象类型的关系集合，该对象类型为此对象实例提供类型定义。然后，关联的 IfcTypeObject 或其子类型包含特定信息（或类型或样式），该信息对于引用同一类型的所有 IfcObject 或其子类型的实例是通用的。 IFC4 变更新增逆向关系，与 IfcRelDefinesByType 的链接先前包含在逆向关系 IfcRelDefines 中。此变更保持基于文件交换的向上兼容性。
	IsDefinedBy	SET [0:?] OF IfcRelDefinesByProperties FOR RelatedObjects	与附加到此对象的属性集定义的集合的关系。这些静态或动态定义的特性包含字母数字信息内容，这些内容进一步定义了对象。 IFC4 变更数据类型已从 IfcRelDefines 更改为 IfcRelDefinesByProperties，保持基于文件交换的向上兼容性。
IfcProduct (5)
6	ObjectPlacement	OPTIONAL IfcObjectPlacement	这建立了产品在空间中的对象坐标系和位置。位置可以是绝对的（相对于世界坐标系）、相对的（相对于另一个产品的对象位置）或约束的（例如，相对于网格轴或线性定位元素）。位置的类型由 IfcObjectPlacement 的各种子类型确定。如果存在表示，则必须提供对象位置。
7	Representation	OPTIONAL IfcProductRepresentation	引用产品的表示，可以是表示 (IfcProductRepresentation) 或作为形状表示 (IfcProductDefinitionShape) 的特例。产品定义形状为同一对象坐标系中的形状属性提供了多个几何表示，该坐标系由对象位置确定。
	ReferencedBy	SET [0:?] OF IfcRelAssignsToProduct FOR RelatingProduct	引用 IfcRelAssignsToProduct 关系，通过该关系，其他产品、过程、控制、资源或参与者（作为 IfcObjectDefinition 的子类型）可以与此产品相关联。
	PositionedRelativeTo	SET [0:?] OF IfcRelPositions FOR RelatedProducts	引用 IfcRelPositions 关系，该关系定义了其与定位元素的关系。
	ReferencedInStructures	SET [0:?] OF IfcRelReferencedInSpatialStructure FOR RelatedElements	引用对象化关系 IfcRelReferencedInSpatialStructure，可用于将产品与一个或多个空间结构元素相关联，除了它主要包含的那个。
IfcElement (13)
8	Tag	OPTIONAL IfcIdentifier	产品实例的标签（或标识符），例如序列号或位置编号。这是实例级别的标识符。
	FillsVoids	SET [0:1] OF IfcRelFillsElement FOR RelatedBuildingElement	指向 IfcRelFillsElement 关系的引用，该关系将元素作为填充物放入另一个元素中创建的开口。
	ConnectedTo	SET [0:?] OF IfcRelConnectsElements FOR RelatingElement	指向元素连接关系的引用。该关系随后引用此元素所连接的另一个元素。
	IsInterferedByElements	SET [0:?] OF IfcRelInterferesElements FOR RelatedElement	指向干扰关系的引用，以指示被干扰的元素。如果提供了该关系，则表示此元素与一个或多个其他元素存在干扰。注释 IsInterferedByElements 与 InterferesElements 之间没有优先级指示。 IFC4变更新增逆向关系
	InterferesElements	SET [0:?] OF IfcRelInterferesElements FOR RelatingElement	指向干扰关系的引用，以指示干扰的元素。如果提供了该关系，则表示此元素与一个或多个其他元素存在干扰。注释 IsInterferedByElements 与 InterferesElements 之间没有优先级指示。 IFC4变更新增逆向关系
	HasProjections	SET [0:?] OF IfcRelProjectsElement FOR RelatingElement	投影关系，通过布尔并集向 IfcBuiltElement 添加一个特征。
	HasOpenings	SET [0:?] OF IfcRelVoidsElement FOR RelatingBuildingElement	指向 IfcRelVoidsElement 关系的引用，该关系在元素中创建开口。一个元素可以包含零个或多个开口。对于每个使元素产生空洞的开口，都会生成一个新的关系 IfcRelVoidsElement。
	IsConnectionRealization	SET [0:?] OF IfcRelConnectsWithRealizingElements FOR RealizingElements	指向具有实现元素的连接关系的引用。如果提供了该关系，则将此元素分配给连接的实现元素，该连接提供了连接关系的物理体现。
	ProvidesBoundaries	SET [0:?] OF IfcRelSpaceBoundary FOR RelatedBuildingElement	通过对象化关系 IfcRelSpaceBoundary 指向空间边界。它定义了元素边界空间的と言う概念。
	ConnectedFrom	SET [0:?] OF IfcRelConnectsElements FOR RelatedElement	指向元素连接关系的引用。该关系随后引用连接到此元素的另一个元素。
	ContainedInStructure	SET [0:1] OF IfcRelContainedInSpatialStructure FOR RelatedElements	包含关系到空间结构元素，该元素主要与之相关联。此包含关系必须是分层的，即一个元素只能直接分配给零个或一个空间结构。
	HasCoverings	SET [0:?] OF IfcRelCoversBldgElements FOR RelatingBuildingElement	通过对象化关系 IfcRelCoversBldgElements 指向 IfcCovering。它定义了具有相关覆盖物的元素的と言う概念。
	HasSurfaceFeatures	SET [0:?] OF IfcRelAdheresToElement FOR RelatingElement	指向 IfcRelAdheresToElement 关系的引用，该关系将 IfcSurfaceFeature 附着到元素上。一个元素可以在一个关系中包含零个或多个表面特征。
IfcFeatureElementSubtraction (1)
	VoidsElements	IfcRelVoidsElement FOR RelatedOpeningElement	引用 Voids 关系，该关系使用此开口构件在构件内创建空洞。开口构件只能在单个构件内创建单个空洞。
点击显示 35 个隐藏的继承特性点击隐藏 35 个继承特性
IfcOpeningElement (2)
9	PredefinedType	OPTIONAL IfcOpeningElementTypeEnum	预定义的通用类型，用于通过枚举指定的开洞。可能有一个专门为预定义类型提供的属性集。 IFC4 变更该属性已添加到实体定义的末尾。
	HasFillings	SET [0:?] OF IfcRelFillsElement FOR RelatingOpeningElement	指向用于将元素作为开洞填充的“Filling”关系的引用。开洞元素可以填充零个或多个元素。

表 5.4.3.40.G

5.4.3.40.4 形式化命题（Formal propositions）

名称（Name）	描述（Description）
CorrectPredefinedType	Either PredefinedType is unset or the inherited attribute ObjectType shall be provided, if the PredefinedType is set to USERDEFINED.
`NOT(EXISTS(PredefinedType)) OR (PredefinedType <> IfcOpeningElementTypeEnum.USERDEFINED) OR ((PredefinedType = IfcOpeningElementTypeEnum.USERDEFINED) AND EXISTS (SELF\IfcObject.ObjectType))`

表 5.4.3.40.H

5.4.3.40.5 属性集（Property sets）

Pset_Condition
- AssessmentDate
- AssessmentCondition
- AssessmentDescription
- AssessmentType
- AssessmentMethod
- LastAssessmentReport
- NextAssessmentDate
- AssessmentFrequency
Pset_ConstructionAdministration
- ProcurementMethod
- SpecificationSectionNumber
- SubmittalIdentifer
Pset_ConstructionOccurence
- InstallationDate
- ModelNumber
- TagNumber
- AssetIdentifier
Pset_ElementKinematics
- CyclicPath
- CyclicRange
- LinearPath
- LinearRange
- MaximumAngularVelocity
- MaximumConstantSpeed
- MinimumTime
Pset_EnvironmentalCondition
- ReferenceAirRelativeHumidity
- ReferenceEnvironmentTemperature
- MaximumAtmosphericPressure
- StorageTemperatureRange
- MaximumWindSpeed
- OperationalTemperatureRange
- MaximumRainIntensity
- SaltMistLevel
- SeismicResistance
- SmokeLevel
- MaximumSolarRadiation
Pset_EnvironmentalImpactIndicators
- Reference
- FunctionalUnitReference
- IndicatorsUnit
- LifeCyclePhase
- ExpectedServiceLife
- TotalPrimaryEnergyConsumptionPerUnit
- WaterConsumptionPerUnit
- HazardousWastePerUnit
- NonHazardousWastePerUnit
- ClimateChangePerUnit
- AtmosphericAcidificationPerUnit
- RenewableEnergyConsumptionPerUnit
- NonRenewableEnergyConsumptionPerUnit
- ResourceDepletionPerUnit
- InertWastePerUnit
- RadioactiveWastePerUnit
- StratosphericOzoneLayerDestructionPerUnit
- PhotochemicalOzoneFormationPerUnit
- EutrophicationPerUnit
Pset_EnvironmentalImpactValues
- TotalPrimaryEnergyConsumption
- WaterConsumption
- HazardousWaste
- NonHazardousWaste
- ClimateChange
- AtmosphericAcidification
- RenewableEnergyConsumption
- NonRenewableEnergyConsumption
- ResourceDepletion
- InertWaste
- RadioactiveWaste
- StratosphericOzoneLayerDestruction
- PhotochemicalOzoneFormation
- Eutrophication
- LeadInTime
- Duration
- LeadOutTime
Pset_InstallationOccurrence
- InstallationDate
- AcceptanceDate
- PutIntoOperationDate
Pset_MaintenanceStrategy
- AssetCriticality
- AssetFrailty
- AssetPriority
- MonitoringType
- AccidentResponse
Pset_MaintenanceTriggerCondition
- ConditionTargetPerformance
- ConditionMaintenanceLevel
- ConditionReplacementLevel
- ConditionDisposalLevel
Pset_MaintenanceTriggerDuration
- DurationTargetPerformance
- DurationMaintenanceLevel
- DurationReplacementLevel
- DurationDisposalLevel
Pset_MaintenanceTriggerPerformance
- TargetPerformance
- PerformanceMaintenanceLevel
- ReplacementLevel
- DisposalLevel
Pset_ManufacturerOccurrence
- AcquisitionDate
- BarCode
- SerialNumber
- BatchReference
- AssemblyPlace
- ManufacturingDate
Pset_ManufacturerTypeInformation
- GlobalTradeItemNumber
- ArticleNumber
- ModelReference
- ModelLabel
- Manufacturer
- ProductionYear
- AssemblyPlace
- OperationalDocument
- SafetyDocument
- PerformanceCertificate
Pset_OpeningElementCommon
- Reference
- Status
- Purpose
- FireExit
- FireRating
- AcousticRating
Pset_RepairOccurrence
- RepairContent
- RepairDate
- MeanTimeToRepair
Pset_Risk
- RiskName
- RiskType
- NatureOfRisk
- RiskAssessmentMethodology
- UnmitigatedRiskLikelihood
- UnmitigatedRiskConsequence
- UnmitigatedRiskSignificance
- MitigationPlanned
- MitigatedRiskLikelihood
- MitigatedRiskConsequence
- MitigatedRiskSignificance
- MitigationProposed
- AssociatedProduct
- AssociatedActivity
- AssociatedLocation
Pset_ServiceLife
- ServiceLifeDuration
- MeanTimeBetweenFailure
Pset_Tolerance
- ToleranceDescription
- ToleranceBasis
- OverallTolerance
- HorizontalTolerance
- OrthogonalTolerance
- VerticalTolerance
- PlanarFlatness
- HorizontalFlatness
- ElevationalFlatness
- SideFlatness
- OverallOrthogonality
- HorizontalOrthogonality
- OrthogonalOrthogonality
- VerticalOrthogonality
- OverallStraightness
- HorizontalStraightness
- OrthogonalStraightness
- VerticalStraightness
Pset_Uncertainty
- UncertaintyBasis
- UncertaintyDescription
- HorizontalUncertainty
- LinearUncertainty
- OrthogonalUncertainty
- VerticalUncertainty
Pset_Warranty
- WarrantyIdentifier
- WarrantyStartDate
- IsExtendedWarranty
- WarrantyPeriod
- WarrantyContent
- PointOfContact
- Exclusions
Qto_BodyGeometryValidation
- GrossSurfaceArea
- NetSurfaceArea
- GrossVolume
- NetVolume
- SurfaceGenusBeforeFeatures
- SurfaceGenusAfterFeatures
Qto_OpeningElementBaseQuantities
- Width
- Height
- Depth
- Area
- Volume

5.4.3.40.6 概念用法（Concept usage）

Brep representation — 图 5.4.3.40.A — 建筑元素主体边界表示

surface model — 图 5.4.3.40.A — 建筑元素主体边界表示

概念（Concept）	用法（Usage）	描述（Description）
IfcRoot (2)
Revision Control	General	使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity	General	IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcObjectDefinition (9)
Classification Association	General	任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Aggregation	General	无可用描述
Approval Association	General	无可用描述
Constraint Association	General	无可用描述
Document Association	General	无可用描述
Library Association	General	无可用描述
Material Association	General	无可用描述
Material Single	General	无可用描述
Nesting	General	无可用描述
IfcObject (5)
Object Predefined Type	General	无可用描述
Object Typing	General	任何对象实例都可以通过被分配给一个使用此概念的通用对象类型来类型化。通过在 IfcObject 的子类型级别覆盖此概念，引入了一个限制可分配的 IfcTypeObject 子类型的特定规则。此概念可应用于以下资源 IfcTypeObject
Object User Identity	General	特性 Name 和可选的 Description 可用于 IfcObject 的所有子类型。对于那些具有对象类型定义的子类型，例如 IfcBeam - IfcBeamType，通用的 Name 和可选的 Description 与对象类型相关联。
Property Sets with Override	General	任何对象实例都可以拥有属性集，可以直接在对象实例上作为元素特定的属性集，也可以在对象类型上作为类型属性集。在这种情况下，提供给对象实例的特性是元素特定特性和类型特性的组合。如果在实例和类型特性中都定义了相同的特性（在同一属性集中），则实例特性的特性值将覆盖类型特性的特性值。
Assignment to Group	General	无可用描述
IfcProduct (18)
Body Geometry	General	IfcProduct 的主体或实体模型几何表示通常使用镶嵌（Tessellation）或边界表示（Brep）定义。子类型可以提供关于其他可用表示类型的建议。持有此几何表示的 IfcShapeRepresentation 的以下属性值应被使用： IfcShapeRepresentation.RepresentationIdentifier = 'Body' IfcShapeRepresentation.RepresentationType = 通常为 'Tessellation' 或 'Brep'
Product Geometric Representation	General	任何 IfcProduct 的几何表示由 IfcProductDefinitionShape 提供，允许进行多个几何表示。它使用 Product Placement 概念，利用 IfcLocalPlacement 建立对象坐标系，所有几何表示都基于该坐标系。注释关于如何应用局部定位以及哪些形状表示适用的详细规范，在 IfcProduct 的子类型级别提供，并进一步由模型视图定义和实施者协议确定。
Product Geometry Colour	General	无可用描述
Product Geometry Layer	General	无可用描述
Product Relative Positioning	General	如果 IfcProduct 的 Product Placement 相对于 IfcPositioningElement 定位，则此关系涵盖了定位 IfcProduct 的 IfcPositioningElement 的信息。
Product Span Positioning	General	无可用描述
Box Geometry	General	无可用描述
CoG Geometry	General	无可用描述
Mapped Geometry	General	无可用描述
Object Typing	General	这是对继承概念的进一步阐述此概念可应用于以下资源 IfcTypeProduct
Product Local Placement	General	无可用描述
Product Topology Representation	General	无可用描述
Property Sets for Objects	General	此概念可应用于以下资源 Pset_Risk Pset_Tolerance Pset_Uncertainty
Quantity Sets	General	此概念可应用于以下资源 Qto_BodyGeometryValidation
Reference Geometry	General	无可用描述
Reference SweptSolid Geometry	General	无可用描述
Reference SweptSolid PolyCurve Geometry	General	无可用描述
Reference Tessellation Geometry	General	无可用描述
IfcElement (44)
Body AdvancedBrep Geometry	General	IfcElement（到目前为止在其子类型或视图定义中没有进一步的约束）可以表示为单个或多个边界表示模型，其中包括高级曲面，通常称为 NURBS 曲面。“AdvancedBrep”表示允许表示复杂的自由形状元素。注释视图定义或实施协议可能限制或禁止使用“AdvancedBrep”几何体。
Body AdvancedSwept Directrix Geometry	General	无可用描述
Body AdvancedSwept DiskSolid PolyCurve Geometry	General	无可用描述
Body AdvancedSwept Tapered Geometry	General	无可用描述
Body Brep Geometry	General	任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个边界表示模型（这些模型被限制为具有或不具有空洞的面片 Brep）。Brep 表示允许表示复杂的元素形状。图 5.4.3.40.A — 建筑元素主体边界表示示例如图150所示，Brep表达通过包含一个或多个_IfcFacetedBrep_类型项目的_IfcShapeRepresentation_给出。某些情况下同时提供相同复杂形状的边界框简化表达可能更为实用。
Body CSG Geometry	General	任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为 CSG 基元或 CSG 树。CSG 表示允许表示复杂的元素形状。注释视图定义或实施协议可能限制或禁止使用“CSG”几何体。
Body SectionedSolidHorizontal	General	无可用描述
Body SurfaceModel Geometry	General	任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个表面模型，这些模型基于壳体或面体表面模型。它还可以包括镶嵌模型。图 5.4.3.40.B — 元素表面模型表示示例如图149所示，曲面模型表达通过包含单个项目的_IfcShapeRepresentation_给出，该项目可以是_IfcShellBasedSurfaceModel_或_IfcFaceBasedSurfaceModel_。某些情况下同时提供相同复杂形状的边界框简化表达可能更为实用。
Body SurfaceOrSolidModel Geometry	General	任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为混合表示，包括表面模型和实体模型。
Body SweptSolid Composite Geometry	General	无可用描述
Body SweptSolid CompositeCurve Geometry	General	无可用描述
Body SweptSolid ParameterizedProfile Geometry	General	无可用描述
Body SweptSolid PolyCurve Geometry	General	无可用描述
Body Tessellation Geometry	Reference View	任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个镶嵌表面模型，特别是三角化表面模型。
Box Geometry	General	这是对继承概念的进一步阐述图 5.4.3.40.C — 建筑元素边界框表示示例任何_IfcElement_均可通过边界框表示，该边界框显示物体在_IfcObjectPlacement_建立的对象坐标系内的最大范围。如图148所示，边界框表达通过包含单个项目（IfcBoundingBox）的_IfcShapeRepresentation_给出。
CoG Geometry	General	这是对继承概念的进一步阐述 “CoG”（重心）形状表示用于通过比较导入几何体的重心与创建的显式提供的重心来验证正确导入。
Element Interference	General	无可用描述
Element Nesting	General	主体元素可以嵌套连接的组件。当存在特定的安装位置或外形尺寸来安装特定元素时，应使用此方法。示例水槽预制有安装水龙头的钻孔。
Element Projecting	General	无可用描述
Element Voiding Features	General	无可用描述
FootPrint Annotation Geometry	General	无可用描述
FootPrint GeomSet PolyCurve Geometry	General	无可用描述
FootPrint Geometry	General	无可用描述
Mapped Geometry	General	这是对继承概念的进一步阐述任何 IfcElement（到目前为止在其子类型中没有进一步的约束）都可以使用“MappedRepresentation”进行表示。这应该得到支持，因为它允许在相同类型的实例之间重用类型几何定义。结果是更紧凑的数据集。与“SurfaceOrSolidModel”、“SurfaceModel”、“Tessellation”、“Brep”和“AdvancedBrep”几何表示相同的约束应适用于 IfcRepresentationMap。
Product Grid Placement	General	无可用描述
Product Linear Placement	General	具有 Product Linear Placement 模板的产品放置。它定义了基于曲线的局部坐标系，该曲线由 IfcLinearPlacement.RelativePlacement 引用，而 IfcLinearPlacement.RelativePlacement 是一个 IfcAxis2PlacementLinear.Location，使用 IfcPointByDistanceExpression.BasisCurve。局部坐标系基于曲线在 Location 处的切线、其在全局 Z 平面上的法线以及上述向量的叉积。
Product Local Placement	General	这是对继承概念的进一步阐述任何 IfcElement 子类型的对象放置由 IfcObjectPlacement 定义，可以是 IfcLocalPlacement 或 IfcGridPlacement，它定义了由该 IfcElement 的所有几何表示引用的局部对象坐标系。
Property Sets for Objects	General	此概念可应用于以下资源 Pset_Condition Pset_InstallationOccurrence Pset_MaintenanceStrategy Pset_MaintenanceTriggerCondition Pset_MaintenanceTriggerDuration Pset_MaintenanceTriggerPerformance Pset_RepairOccurrence Pset_ConstructionAdministration Pset_ConstructionOccurence Pset_ElementKinematics Pset_EnvironmentalCondition Pset_EnvironmentalImpactIndicators Pset_EnvironmentalImpactValues Pset_ManufacturerOccurrence Pset_ManufacturerTypeInformation Pset_ServiceLife Pset_Warranty
Surface Feature Adherence	General	无可用描述
Surface Sectioned Geometry	General	无可用描述
Surface Tessellation Geometry	General	无可用描述
Body AdvancedSweptSolid Geometry	General	无可用描述
Body Clipping Geometry	General	无可用描述
Body SweptSolid Geometry	General	无可用描述
Element Covering	General	无可用描述
Element Occurrence Attributes	General	无可用描述
Element Voiding	General	无可用描述
Lighting Geometry	General	无可用描述
Object Typing	General	此概念可应用于以下资源 IfcElementType
Profile 3D Geometry	General	无可用描述
Profile Geometry	General	无可用描述
Spatial Containment	General	此概念可应用于以下资源 IfcSpatialElement
Surface 3D Geometry	General	无可用描述
Surface Geometry	General	无可用描述
IfcFeatureElement (1)
Spatial Containment	General	这是对继承概念的进一步阐述作为完全依赖于主构件的从属部件，IfcFeatureElement 不应与空间结构有独立的包含关系。 SELF\IfcElement.ContainedInStructure 关系应为 NIL。
点击显示 79 个隐藏的继承概念点击隐藏 79 个继承概念
IfcOpeningElement (7)

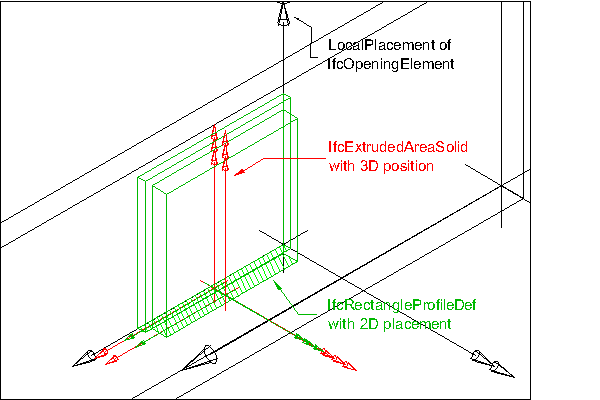

Body SweptSolid Geometry	General	这是对继承概念的进一步阐述 IfcOpeningElement 的“Body”表示可以使用“SweptSolid”表示类型来表示。持有此几何表示的 IfcShapeRepresentation 应使用以下属性值： IfcShapeRepresentation.RepresentationIdentifier：'Body' IfcShapeRepresentation.RepresentationType：'SweptSolid' 建议遵守以下约束： IfcShapeRepresentation.Items 可以包含一个或多个 IfcExtrudedAreaSolid 实例。 IfcExtrudedAreaSolid.SweptArea 应支持 IfcRectangleProfileDef、IfcCircleProfileDef 和 IfcArbitraryClosedProfileDef。如果使用多个 IfcExtrudedAreaSolid 实例，则每个挤出的挤出方向应相同。如果使用参数化型材，参数可以解释为开洞的尺寸： IfcRectangleProfileDef.YDim 解释为开洞高度 IfcRectangleProfileDef.XDim 解释为开洞宽度有两种主要的挤出方向：垂直和平行。垂直挤出实体表示类型对于垂直挤出实体，IfcExtrudedAreaSolid.ExtrudedDirection 应将型材挤出到其空腔化的元素垂直的方向。这可能是墙体开洞的水平方向，或楼板开洞的垂直方向。图 5.4.3.40.D — 具有完全挤出的开洞图 5.4.3.40.E — 具有凹口的开洞注释图 5.4.3.40.D 和图 5.4.3.40.E 中 IfcOpeningElement 的局部放置方向仅作为示例给出；其他方向同样有效。注释矩形现在集中定义，因此放置位置必须设置为 IfcCartesianPoint(XDim/2,YDim/2) 平行挤出实体表示类型对于平行挤出实体，IfcExtrudedAreaSolid.ExtrudedDirection 应将型材挤出到其空腔化元素的平行方向。这可能是墙体情况下的垂直方向。当开洞或凹口具有非矩形轮廓几何形状且沿开洞或凹口高度不变时，应使用平行挤出。图 5.4.3.40.F 显示了具有多个挤出体的垂直挤出开洞。每个挤出体具有不同的挤出长度。图 5.4.3.40.F — 具有多个挤出的开洞注释图 5.4.3.40.F 中 IfcOpeningElement 的局部放置方向仅作为示例给出，其他方向同样有效。
Product Local Placement	General	这是对继承概念的进一步阐述 IfcOpeningElement 的局部放置在其超类型 IfcProduct 中定义。它由 IfcLocalPlacement 定义，该定义定义了所有几何表示所引用的局部坐标系。 IfcLocalPlacement 的 PlacementRelTo 关系应指向被开洞的元素的局部放置，即由 VoidsElement.RelatingBuildingElement 引用的。
Property Sets for Objects	General	这是对继承概念的进一步阐述此概念可应用于以下资源 Pset_OpeningElementCommon
Quantity Sets	General	此概念可应用于以下资源 Qto_OpeningElementBaseQuantities
Reference Geometry	General	这是对继承概念的进一步阐述由于没有布尔运算（无论是 IfcBooleanResult 还是通过 IfcRelVoidsElement 隐式运算），IfcOpeningElement 的几何体不应用于从被空腔化元素的“Body”形状表示中减去开洞。
Reference SweptSolid PolyCurve Geometry	General	这是对继承概念的进一步阐述由于没有布尔运算（无论是 IfcBooleanResult 还是通过 IfcRelVoidsElement 隐式运算），IfcOpeningElement 的几何体不应用于从被空腔化元素的“Body”形状表示中减去开洞。
Reference Tessellation Geometry	General	这是对继承概念的进一步阐述由于没有布尔运算（无论是 IfcBooleanResult 还是通过 IfcRelVoidsElement 隐式运算），IfcOpeningElement 的几何体不应用于从被空腔化元素的“Body”形状表示中减去开洞。

5.4.3.40.7 形式化表示（Formal representation）

ENTITY IfcOpeningElement
 SUBTYPE OF (IfcFeatureElementSubtraction);
	PredefinedType : OPTIONAL IfcOpeningElementTypeEnum;
 INVERSE
	HasFillings : SET [0:?] OF IfcRelFillsElement FOR RelatingOpeningElement;
 WHERE
	CorrectPredefinedType : NOT(EXISTS(PredefinedType)) OR
 (PredefinedType <> IfcOpeningElementTypeEnum.USERDEFINED) OR
 ((PredefinedType = IfcOpeningElementTypeEnum.USERDEFINED) AND EXISTS (SELF\IfcObject.ObjectType));
END_ENTITY;
