6.1.3.42 IfcWallStandardCase（墙标准实例）

弃用 该定义将在标准的未来主版本中移除。

6.1.3.42.1 语义定义（Semantic definition）

IfcWallStandardCase 定义了具有特定参数约束和特定几何表示约束的墙。 IfcWallStandardCase 处理所有垂直拉伸的墙情况：

  • 沿着墙对象坐标系的正z轴，以及
  • 沿着全局（世界）坐标系的正z轴

并且每个墙层沿路径具有单一厚度，即：

  • 直墙的平行边
  • 曲墙的同心边

并且具有以下之一：

  • 直线轴（直墙），或
  • 圆弧轴（圆形墙）

并且不得具有：

  • 聚合组件，即通过 IfcRelAggregates 聚合到墙的部件

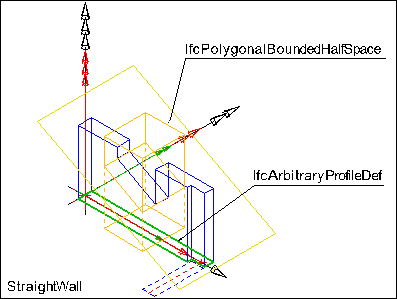

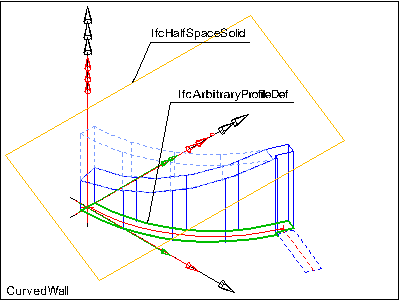

  • 'Body' 的形状表示不是拉伸体或裁剪拉伸体

必须提供以下参数：

  • 墙高度，从拉伸深度获取，由几何表示提供
  • 墙厚度，从附加到墙的材料层集使用中获取
  • 墙从轴线偏移，从附加到墙的材料层集使用中获取

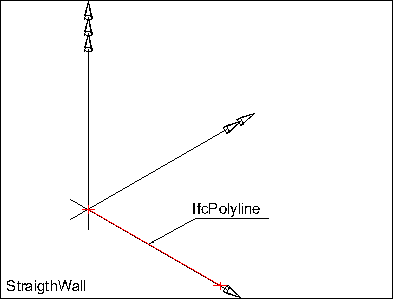

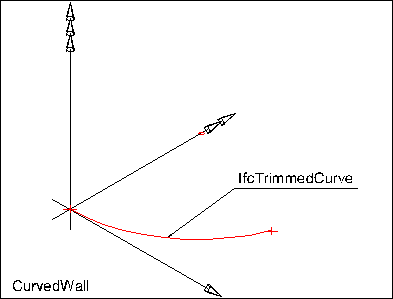

IfcWallStandardCase 要求提供墙轴线，该轴线可以是平行于对象坐标系x轴的直线，或者是起始切线平行于对象坐标系x轴的圆弧。墙轴线的方向应为该x轴的正方向。

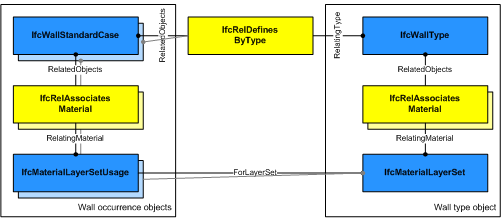

墙的材料由 IfcMaterialLayerSetUsage 定义，并通过 IfcRelAssociatesMaterial 对象化关系附加。可通过反向 HasAssociations 关系访问。必须提供材料层集使用（由where规则强制执行）。

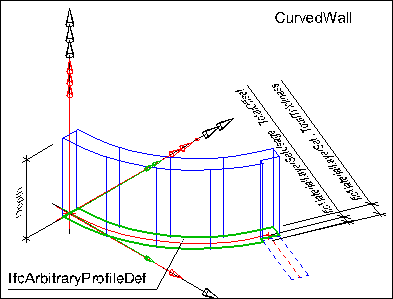

必须提供'Axis'和'Body'形状表示，对于 IfcWallStandardCase 的'Body'形状表示，交换'Tessellation'、'SurfaceModel'、'Brep'或'MappedRepresentation'表示是无效的。

6.1.3.42.2 实体继承（Entity inheritance）

6.1.3.42.3 特性（Attributes）

# 特性（Attributes） 类型（Type） 描述（Description）
IfcRoot (4)
1 GlobalId IfcGloballyUniqueId

在整个软件世界中分配全局唯一标识符。
2 OwnerHistory OPTIONAL IfcOwnerHistory

分配有关该对象当前所有权的信息，包括所有者参与者、应用程序、本地标识以及捕获到的关于对象近期更改的信息。
3 Name OPTIONAL IfcLabel

供参与的软件系统或用户使用的可选名称。对于某些 IfcRoot 的子类型，可能需要插入 Name 特性。这将通过 where 规则强制执行。
4 Description OPTIONAL IfcText

可选的描述，用于提供信息性注释。
IfcObjectDefinition (7)
HasAssignments SET [0:?] OF IfcRelAssigns FOR RelatedObjects

引用分配（通过关联关系）其他 IfcObject 子类型到此对象实例的关系对象。例如，与产品、过程、控制、资源或组的关联。
Nests SET [0:1] OF IfcRelNests FOR RelatedObjects

引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的一部分。对象实例或类型只能是单个分解的一部分（仅允许分层结构）。
IsNestedBy SET [0:?] OF IfcRelNests FOR RelatingObject

引用作为嵌套的分解关系。它确定此对象定义是顺序整体/部分分解关系中的整体。对象或对象类型可以被多个其他对象（实例或类型）嵌套。
HasContext SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions

引用提供上下文信息的上下文，例如项目单位或表示上下文。它只应断言在最上层的非空间对象上。
IsDecomposedBy SET [0:?] OF IfcRelAggregates FOR RelatingObject

引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的整体。对象定义可以被多个其他对象（实例或部分）聚合。
Decomposes SET [0:1] OF IfcRelAggregates FOR RelatedObjects

引用作为聚合的分解关系。它确定此对象定义是无序整体/部分分解关系中的一部分。对象定义只能是单个分解的一部分（仅允许分层结构）。
HasAssociations SET [0:?] OF IfcRelAssociates FOR RelatedObjects

引用将外部资源或资源定义与对象关联的关系对象。例如，与库、文档或分类的关联。
IfcObject (5)
5 ObjectType OPTIONAL IfcLabel

该类型表示指示对象的特定类型。必须在可实例化的子类型的级别上建立用法。特别是，如果特性 PredefinedType 的枚举设置为 USERDEFINED，或者当实例化的具体实体没有 PredefinedType 特性时，它保存用户定义的类型。后者发生在一些特殊的叶子类中，以及直接实例化 IfcBuiltElement 时。
IsDeclaredBy SET [0:1] OF IfcRelDefinesByObject FOR RelatedObjects

链接到指向声明对象的关系对象，该声明对象为此对象实例提供对象定义。声明对象必须是对象类型分解的一部分。关联的 IfcObject 或其子类型包含特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反映实例是通用的。
Declares SET [0:?] OF IfcRelDefinesByObject FOR RelatingObject

链接到指向接收对象定义的反向对象的关系对象。反向对象必须是对象实例分解的一部分。关联的 IfcObject 或其子类型提供特定信息（作为类型或样式定义的一部分），该信息对于声明 IfcObject 或其子类型的所有反向实例是通用的。
IsTypedBy SET [0:1] OF IfcRelDefinesByType FOR RelatedObjects

与对象类型的关系集合，该对象类型为此对象实例提供类型定义。然后，关联的 IfcTypeObject 或其子类型包含特定信息（或类型或样式），该信息对于引用同一类型的所有 IfcObject 或其子类型的实例是通用的。
IsDefinedBy SET [0:?] OF IfcRelDefinesByProperties FOR RelatedObjects

与附加到此对象的属性集定义的集合的关系。这些静态或动态定义的特性包含字母数字信息内容，这些内容进一步定义了对象。
IfcProduct (5)
6 ObjectPlacement OPTIONAL IfcObjectPlacement

这建立了产品在空间中的对象坐标系和位置。位置可以是绝对的（相对于世界坐标系）、相对的（相对于另一个产品的对象位置）或约束的（例如，相对于网格轴或线性定位元素）。位置的类型由 IfcObjectPlacement 的各种子类型确定。如果存在表示，则必须提供对象位置。
7 Representation OPTIONAL IfcProductRepresentation

引用产品的表示，可以是表示 (IfcProductRepresentation) 或作为形状表示 (IfcProductDefinitionShape) 的特例。产品定义形状为同一对象坐标系中的形状属性提供了多个几何表示，该坐标系由对象位置确定。
ReferencedBy SET [0:?] OF IfcRelAssignsToProduct FOR RelatingProduct

引用 IfcRelAssignsToProduct 关系，通过该关系，其他产品、过程、控制、资源或参与者（作为 IfcObjectDefinition 的子类型）可以与此产品相关联。
PositionedRelativeTo SET [0:?] OF IfcRelPositions FOR RelatedProducts

引用 IfcRelPositions 关系，该关系定义了其与定位元素的关系。
ReferencedInStructures SET [0:?] OF IfcRelReferencedInSpatialStructure FOR RelatedElements

引用对象化关系 IfcRelReferencedInSpatialStructure，可用于将产品与一个或多个空间结构元素相关联，除了它主要包含的那个。
IfcElement (13)
8 Tag OPTIONAL IfcIdentifier

产品实例的标签（或标识符），例如序列号或位置编号。这是实例级别的标识符。
FillsVoids SET [0:1] OF IfcRelFillsElement FOR RelatedBuildingElement

指向 IfcRelFillsElement 关系的引用，该关系将元素作为填充物放入另一个元素中创建的开口。
ConnectedTo SET [0:?] OF IfcRelConnectsElements FOR RelatingElement

指向元素连接关系的引用。该关系随后引用此元素所连接的另一个元素。
IsInterferedByElements SET [0:?] OF IfcRelInterferesElements FOR RelatedElement

指向干扰关系的引用，以指示被干扰的元素。如果提供了该关系，则表示此元素与一个或多个其他元素存在干扰。

IFC4变更 新增逆向关系
InterferesElements SET [0:?] OF IfcRelInterferesElements FOR RelatingElement

指向干扰关系的引用，以指示干扰的元素。如果提供了该关系，则表示此元素与一个或多个其他元素存在干扰。

IFC4变更 新增逆向关系
HasProjections SET [0:?] OF IfcRelProjectsElement FOR RelatingElement

投影关系，通过布尔并集向 IfcBuiltElement 添加一个特征。
HasOpenings SET [0:?] OF IfcRelVoidsElement FOR RelatingBuildingElement

指向 IfcRelVoidsElement 关系的引用，该关系在元素中创建开口。一个元素可以包含零个或多个开口。对于每个使元素产生空洞的开口，都会生成一个新的关系 IfcRelVoidsElement。
IsConnectionRealization SET [0:?] OF IfcRelConnectsWithRealizingElements FOR RealizingElements

指向具有实现元素的连接关系的引用。如果提供了该关系，则将此元素分配给连接的实现元素，该连接提供了连接关系的物理体现。
ProvidesBoundaries SET [0:?] OF IfcRelSpaceBoundary FOR RelatedBuildingElement

通过对象化关系 IfcRelSpaceBoundary 指向空间边界。它定义了元素边界空间的と言う概念。
ConnectedFrom SET [0:?] OF IfcRelConnectsElements FOR RelatedElement

指向元素连接关系的引用。该关系随后引用连接到此元素的另一个元素。
ContainedInStructure SET [0:1] OF IfcRelContainedInSpatialStructure FOR RelatedElements

包含关系到空间结构元素，该元素主要与之相关联。此包含关系必须是分层的，即一个元素只能直接分配给零个或一个空间结构。
HasCoverings SET [0:?] OF IfcRelCoversBldgElements FOR RelatingBuildingElement

通过对象化关系 IfcRelCoversBldgElements 指向 IfcCovering。它定义了具有相关覆盖物的元素的と言う概念。
HasSurfaceFeatures SET [0:?] OF IfcRelAdheresToElement FOR RelatingElement

指向 IfcRelAdheresToElement 关系的引用，该关系将 IfcSurfaceFeature 附着到元素上。一个元素可以在一个关系中包含零个或多个表面特征。
点击显示 34 个隐藏的继承特性 点击隐藏 34 个继承特性
IfcWall (1)
9 PredefinedType OPTIONAL IfcWallTypeEnum

在枚举中指定的墙的预定义通用类型。可能为预定义类型专门提供属性集。
表 6.1.3.42.E

6.1.3.42.4 形式化命题（Formal propositions）

名称（Name） 描述（Description）
HasMaterialLayerSetUsage

有效的 IfcWallStandardCase 实例依赖于 IfcMaterialLayerSetUsage 的提供。


SIZEOF (QUERY(temp <* USEDIN(SELF, 'IFC4X3_DEV_62887e3f.IFCRELASSOCIATES.RELATEDOBJECTS') |
              ('IFC4X3_DEV_62887e3f.IFCRELASSOCIATESMATERIAL' IN TYPEOF(temp)) AND
              ('IFC4X3_DEV_62887e3f.IFCMATERIALLAYERSETUSAGE' IN TYPEOF(temp.RelatingMaterial))
              )) = 1
表 6.1.3.42.H

6.1.3.42.5 属性集（Property sets）

  • Pset_ConcreteElementGeneral
    • AssemblyPlace
    • CastingMethod
    • StructuralClass
    • StrengthClass
    • ExposureClass
    • ReinforcementVolumeRatio
    • ReinforcementAreaRatio
    • DimensionalAccuracyClass
    • ConstructionToleranceClass
    • ConcreteCover
    • ConcreteCoverAtMainBars
    • ConcreteCoverAtLinks
    • ReinforcementStrengthClass
  • Pset_Condition
    • AssessmentDate
    • AssessmentCondition
    • AssessmentDescription
    • AssessmentType
    • AssessmentMethod
    • LastAssessmentReport
    • NextAssessmentDate
    • AssessmentFrequency
  • Pset_ConstructionAdministration
    • ProcurementMethod
    • SpecificationSectionNumber
    • SubmittalIdentifer
  • Pset_ConstructionOccurence
    • InstallationDate
    • ModelNumber
    • TagNumber
    • AssetIdentifier
  • Pset_ElementKinematics
    • CyclicPath
    • CyclicRange
    • LinearPath
    • LinearRange
    • MaximumAngularVelocity
    • MaximumConstantSpeed
    • MinimumTime
  • Pset_EnvironmentalCondition
    • ReferenceAirRelativeHumidity
    • ReferenceEnvironmentTemperature
    • MaximumAtmosphericPressure
    • StorageTemperatureRange
    • MaximumWindSpeed
    • OperationalTemperatureRange
    • MaximumRainIntensity
    • SaltMistLevel
    • SeismicResistance
    • SmokeLevel
    • MaximumSolarRadiation
  • Pset_EnvironmentalImpactIndicators
    • Reference
    • FunctionalUnitReference
    • IndicatorsUnit
    • LifeCyclePhase
    • ExpectedServiceLife
    • TotalPrimaryEnergyConsumptionPerUnit
    • WaterConsumptionPerUnit
    • HazardousWastePerUnit
    • NonHazardousWastePerUnit
    • ClimateChangePerUnit
    • AtmosphericAcidificationPerUnit
    • RenewableEnergyConsumptionPerUnit
    • NonRenewableEnergyConsumptionPerUnit
    • ResourceDepletionPerUnit
    • InertWastePerUnit
    • RadioactiveWastePerUnit
    • StratosphericOzoneLayerDestructionPerUnit
    • PhotochemicalOzoneFormationPerUnit
    • EutrophicationPerUnit
  • Pset_EnvironmentalImpactValues
    • TotalPrimaryEnergyConsumption
    • WaterConsumption
    • HazardousWaste
    • NonHazardousWaste
    • ClimateChange
    • AtmosphericAcidification
    • RenewableEnergyConsumption
    • NonRenewableEnergyConsumption
    • ResourceDepletion
    • InertWaste
    • RadioactiveWaste
    • StratosphericOzoneLayerDestruction
    • PhotochemicalOzoneFormation
    • Eutrophication
    • LeadInTime
    • Duration
    • LeadOutTime
  • Pset_InstallationOccurrence
    • InstallationDate
    • AcceptanceDate
    • PutIntoOperationDate
  • Pset_MaintenanceStrategy
    • AssetCriticality
    • AssetFrailty
    • AssetPriority
    • MonitoringType
    • AccidentResponse
  • Pset_MaintenanceTriggerCondition
    • ConditionTargetPerformance
    • ConditionMaintenanceLevel
    • ConditionReplacementLevel
    • ConditionDisposalLevel
  • Pset_MaintenanceTriggerDuration
    • DurationTargetPerformance
    • DurationMaintenanceLevel
    • DurationReplacementLevel
    • DurationDisposalLevel
  • Pset_MaintenanceTriggerPerformance
    • TargetPerformance
    • PerformanceMaintenanceLevel
    • ReplacementLevel
    • DisposalLevel
  • Pset_ManufacturerOccurrence
    • AcquisitionDate
    • BarCode
    • SerialNumber
    • BatchReference
    • AssemblyPlace
    • ManufacturingDate
  • Pset_ManufacturerTypeInformation
    • GlobalTradeItemNumber
    • ArticleNumber
    • ModelReference
    • ModelLabel
    • Manufacturer
    • ProductionYear
    • AssemblyPlace
    • OperationalDocument
    • SafetyDocument
    • PerformanceCertificate
  • Pset_PrecastConcreteElementFabrication
    • TypeDesignation
    • ProductionLotId
    • SerialNumber
    • PieceMark
    • AsBuiltLocationNumber
    • ActualProductionDate
    • ActualErectionDate
  • Pset_PrecastConcreteElementGeneral
    • TypeDesignation
    • CornerChamfer
    • ManufacturingToleranceClass
    • FormStrippingStrength
    • LiftingStrength
    • ReleaseStrength
    • MinimumAllowableSupportLength
    • InitialTension
    • TendonRelaxation
    • TransportationStrength
    • SupportDuringTransportDescription
    • SupportDuringTransportDocReference
    • HollowCorePlugging
    • CamberAtMidspan
    • BatterAtStart
    • BatterAtEnd
    • Twisting
    • Shortening
    • PieceMark
    • DesignLocationNumber
  • Pset_ReinforcementBarPitchOfWall
    • Description
    • Reference
    • BarAllocationType
    • VerticalBarPitch
    • HorizontalBarPitch
    • SpacingBarPitch
  • Pset_RepairOccurrence
    • RepairContent
    • RepairDate
    • MeanTimeToRepair
  • Pset_Risk
    • RiskName
    • RiskType
    • NatureOfRisk
    • RiskAssessmentMethodology
    • UnmitigatedRiskLikelihood
    • UnmitigatedRiskConsequence
    • UnmitigatedRiskSignificance
    • MitigationPlanned
    • MitigatedRiskLikelihood
    • MitigatedRiskConsequence
    • MitigatedRiskSignificance
    • MitigationProposed
    • AssociatedProduct
    • AssociatedActivity
    • AssociatedLocation
  • Pset_RoadGuardElement PARAPET
    • IsMoveable
    • IsTerminal
    • IsTransition
    • TerminalType
  • Pset_ServiceLife
    • ServiceLifeDuration
    • MeanTimeBetweenFailure
  • Pset_Tolerance
    • ToleranceDescription
    • ToleranceBasis
    • OverallTolerance
    • HorizontalTolerance
    • OrthogonalTolerance
    • VerticalTolerance
    • PlanarFlatness
    • HorizontalFlatness
    • ElevationalFlatness
    • SideFlatness
    • OverallOrthogonality
    • HorizontalOrthogonality
    • OrthogonalOrthogonality
    • VerticalOrthogonality
    • OverallStraightness
    • HorizontalStraightness
    • OrthogonalStraightness
    • VerticalStraightness
  • Pset_Uncertainty
    • UncertaintyBasis
    • UncertaintyDescription
    • HorizontalUncertainty
    • LinearUncertainty
    • OrthogonalUncertainty
    • VerticalUncertainty
  • Pset_WallCommon
    • Reference
    • Status
    • AcousticRating
    • FireRating
    • Combustible
    • SurfaceSpreadOfFlame
    • ThermalTransmittance
    • IsExternal
    • LoadBearing
    • ExtendToStructure
    • Compartmentation
  • Pset_Warranty
    • WarrantyIdentifier
    • WarrantyStartDate
    • IsExtendedWarranty
    • WarrantyPeriod
    • WarrantyContent
    • PointOfContact
    • Exclusions
  • Qto_BodyGeometryValidation
    • GrossSurfaceArea
    • NetSurfaceArea
    • GrossVolume
    • NetVolume
    • SurfaceGenusBeforeFeatures
    • SurfaceGenusAfterFeatures
  • Qto_WallBaseQuantities
    • Length
    • Width
    • Height
    • GrossFootPrintArea
    • NetFootPrintArea
    • GrossSideArea
    • NetSideArea
    • GrossVolume
    • NetVolume
    • GrossWeight
    • NetWeight

6.1.3.42.6 概念用法（Concept usage）

概念（Concept） 用法（Usage） 描述（Description）
IfcRoot (2)
Revision Control General

使用 IfcOwnerHistory 捕获所有权、历史记录和合并状态。
Software Identity General

IfcRoot 分配全局唯一 ID。此外，它还可以为概念提供名称和描述。
IfcObjectDefinition (9)
Classification Association General

任何对象实例或对象类型都可以具有对特定分类引用的引用，即对分类系统中特定方面的引用。
Aggregation General

无可用描述

Approval Association General

无可用描述

Constraint Association General

无可用描述

Document Association General

无可用描述

Library Association General

无可用描述

Material Association General

无可用描述

Material Single General

无可用描述

Nesting General

无可用描述

IfcObject (5)
Object Predefined Type General

无可用描述

Object Typing General

任何对象实例都可以通过被分配给一个使用此概念的通用对象类型来类型化。通过在 IfcObject 的子类型级别覆盖此概念，引入了一个限制可分配的 IfcTypeObject 子类型的特定规则。

此概念可应用于以下资源
Object User Identity General

特性 Name 和可选的 Description 可用于 IfcObject 的所有子类型。对于那些具有对象类型定义的子类型，例如 IfcBeam - IfcBeamType，通用的 Name 和可选的 Description 与对象类型相关联。
Property Sets with Override General

任何对象实例都可以拥有属性集，可以直接在对象实例上作为元素特定的属性集，也可以在对象类型上作为类型属性集。在这种情况下，提供给对象实例的特性是元素特定特性和类型特性的组合。如果在实例和类型特性中都定义了相同的特性（在同一属性集中），则实例特性的特性值将覆盖类型特性的特性值。
Assignment to Group General

无可用描述

IfcProduct (18)
Body Geometry General

IfcProduct 的主体或实体模型几何表示通常使用镶嵌（Tessellation）或边界表示（Brep）定义。子类型可以提供关于其他可用表示类型的建议。持有此几何表示的 IfcShapeRepresentation 的以下属性值应被使用：
Product Geometric Representation General

任何 IfcProduct 的几何表示由 IfcProductDefinitionShape 提供，允许进行多个几何表示。它使用 Product Placement 概念，利用 IfcLocalPlacement 建立对象坐标系，所有几何表示都基于该坐标系。
Product Geometry Colour General

无可用描述

Product Geometry Layer General

无可用描述

Product Relative Positioning General

如果 IfcProduct 的 Product Placement 相对于 IfcPositioningElement 定位，则此关系涵盖了定位 IfcProduct 的 IfcPositioningElement 的信息。
Product Span Positioning General

无可用描述

Box Geometry General

无可用描述

CoG Geometry General

无可用描述

Mapped Geometry General

无可用描述

Object Typing General

此概念可应用于以下资源
Product Local Placement General

无可用描述

Product Topology Representation General

无可用描述

Property Sets for Objects General

此概念可应用于以下资源
Quantity Sets General

此概念可应用于以下资源
Reference Geometry General

无可用描述

Reference SweptSolid Geometry General

无可用描述

Reference SweptSolid PolyCurve Geometry General

无可用描述

Reference Tessellation Geometry General

无可用描述

IfcElement (44)
Body AdvancedBrep Geometry General

IfcElement（到目前为止在其子类型或视图定义中没有进一步的约束）可以表示为单个或多个边界表示模型，其中包括高级曲面，通常称为 NURBS 曲面。“AdvancedBrep”表示允许表示复杂的自由形状元素。
Body AdvancedSwept Directrix Geometry General

无可用描述

Body AdvancedSwept DiskSolid PolyCurve Geometry General

无可用描述

Body AdvancedSwept Tapered Geometry General

无可用描述

Body Brep Geometry General

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个边界表示模型（这些模型被限制为具有或不具有空洞的面片 Brep）。Brep 表示允许表示复杂的元素形状。

Brep representation
图 6.1.3.42.A — 建筑元素主体边界表示
Body CSG Geometry General

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为 CSG 基元或 CSG 树。CSG 表示允许表示复杂的元素形状。
Body SectionedSolidHorizontal General

无可用描述

Body SurfaceModel Geometry General

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个表面模型，这些模型基于壳体或面体表面模型。它还可以包括镶嵌模型。

surface model
图 6.1.3.42.B — 元素表面模型表示
Body SurfaceOrSolidModel Geometry General

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为混合表示，包括表面模型和实体模型。
Body SweptSolid Composite Geometry General

无可用描述

Body SweptSolid CompositeCurve Geometry General

无可用描述

Body SweptSolid ParameterizedProfile Geometry General

无可用描述

Body SweptSolid PolyCurve Geometry General

无可用描述

Body Tessellation Geometry Reference View

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）可以表示为单个或多个镶嵌表面模型，特别是三角化表面模型。
Box Geometry General
bounding box
图 6.1.3.42.C — 建筑元素边界框表示
CoG Geometry General

“CoG”（重心）形状表示用于通过比较导入几何体的重心与创建的显式提供的重心来验证正确导入。
Element Interference General

无可用描述

Element Nesting General

主体元素可以嵌套连接的组件。当存在特定的安装位置或外形尺寸来安装特定元素时，应使用此方法。
Element Projecting General

无可用描述

Element Voiding Features General

无可用描述

FootPrint Annotation Geometry General

无可用描述

FootPrint GeomSet PolyCurve Geometry General

无可用描述

FootPrint Geometry General

无可用描述

Mapped Geometry General

任何 IfcElement（到目前为止在其子类型中没有进一步的约束）都可以使用“MappedRepresentation”进行表示。这应该得到支持，因为它允许在相同类型的实例之间重用类型几何定义。结果是更紧凑的数据集。

与“SurfaceOrSolidModel”、“SurfaceModel”、“Tessellation”、“Brep”和“AdvancedBrep”几何表示相同的约束应适用于 IfcRepresentationMap。
Product Grid Placement General

无可用描述

Product Linear Placement General

具有 Product Linear Placement 模板的产品放置。它定义了基于曲线的局部坐标系，该曲线由 IfcLinearPlacement.RelativePlacement 引用，而 IfcLinearPlacement.RelativePlacement 是一个 IfcAxis2PlacementLinear.Location，使用 IfcPointByDistanceExpression.BasisCurve。局部坐标系基于曲线在 Location 处的切线、其在全局 Z 平面上的法线以及上述向量的叉积。
Product Local Placement General

任何 IfcElement 子类型的对象放置由 IfcObjectPlacement 定义，可以是 IfcLocalPlacement 或 IfcGridPlacement，它定义了由该 IfcElement 的所有几何表示引用的局部对象坐标系。
Property Sets for Objects General

此概念可应用于以下资源
Surface Feature Adherence General

无可用描述

Surface Sectioned Geometry General

无可用描述

Surface Tessellation Geometry General

无可用描述

Body AdvancedSweptSolid Geometry General

无可用描述

Body Clipping Geometry General

无可用描述

Body SweptSolid Geometry General

无可用描述

Element Covering General

无可用描述

Element Occurrence Attributes General

无可用描述

Element Voiding General

无可用描述

Lighting Geometry General

无可用描述

Object Typing General

此概念可应用于以下资源
Profile 3D Geometry General

无可用描述

Profile Geometry General

无可用描述

Spatial Containment General

此概念可应用于以下资源
Surface 3D Geometry General

无可用描述

Surface Geometry General

无可用描述

IfcBuiltElement (3)
Product Assignment General

此概念可应用于以下资源
Surface 3D Geometry General

某些 IfcBuiltElement 可以由曲面表示，作为抽象几何表示。有关具体指导，请参阅每个子类型。
Object Typing General

此概念可应用于以下资源
IfcWall (15)
Axis 2D Geometry General

墙轴线由特定形状表示内的二维开放曲线表示。仅当 IfcMaterialLayerSetUsage 应用于 IfcWall 时，"轴线"形状表示才用于沿轴线定位材料层集。在这种情况下，墙轴线用于将材料层集使用参数应用于墙几何。

直墙轴线
图279 — 直墙轴线

图279展示了直墙的轴线表示。对于直墙，项目集应包含单个类型为 IfcPolyline 或 IfcTrimmedCurve（其 BasisCurve 为 IfcLine）的几何表示项目。 IfcPolyline 或 IfcTrimmedCurve 应与对象坐标系x轴平行（此处特殊情况为共线）。方向应与x轴方向相同。

曲墙轴线
图280 — 曲墙轴线

图280展示了曲墙的轴线表示。对于曲墙，项目集应包含单个类型为 IfcTrimmedCurve 的几何表示项目。曲线应具有类型为 IfcCircle 的 BasisCurve。 IfcTrimmedCurve 在起点处的切线应与对象坐标系x轴平行。方向应与x轴方向相同。
Body Clipping Geometry General

当 IfcMaterialLayerSetUsage 分配给 IfcSlab 时，以下附加约束适用于"扫描实体"表示：

图283展示了使用 IfcPolygonalBoundedHalfSpace 作为 IfcBooleanClippingResult 中的 SecondOperand 对直墙进行裁剪的示例。

直墙裁剪
图283 — 直墙实体裁剪

图284展示了使用 IfcHalfSpaceSolid 作为 IfcBooleanClippingResult 中的 SecondOperand 对曲墙进行裁剪的示例。

曲墙裁剪
图284 — 曲墙实体裁剪
Body SweptSolid Geometry General

以下附加约束适用于"扫描实体"表示：

当使用 IfcMaterialLayerSetUsage 时，以下附加约束适用于"扫描实体"表示：

  • 挤出：轮廓应垂直挤出，即沿引用的空间结构元素坐标系的z轴方向。在实施者协议中可能进一步约束为沿全局z轴方向。挤出轴应垂直于扫描轮廓，即指向 IfcExtrudedAreaSolid 的 Position 的z轴方向。

墙的轮廓在平面视图中描述并垂直挤出。轮廓（也与墙的足迹相同）由 IfcArbitraryClosedProfileDef（不包括其子类型）定义。给出的轮廓已解决所有墙连接。

图281展示了直墙的实体表示。对于直墙，轮廓的两侧应与墙轴线平行，即墙具有单一不变的厚度。

直墙实体
图281 — 直墙实体挤出

图282展示了曲墙的实体表示。对于曲墙，轮廓的两侧应与墙轴线平行（具有定义的偏移），即墙具有单一不变的厚度。

曲墙实体
图282 — 曲墙实体挤出
Element Decomposition General

墙可分解为各部分，如框架和两侧的面板。为提高效率，每个部分可使用映射几何概念重用几何。

分解
图ELEMENTEDCASE — 分解为各部分的墙。

此概念可应用于以下资源
Element Voiding General

如图ELEMENTVOID所示，复合墙内的开洞使用指向 IfcOpeningElement 的 IfcRelVoidsElement 直接分配给 IfcWall，并应用于所有聚合部分。如果单个部分具有切割和其他开洞特征，则分解的部分具有单独的开洞关系 IfcRelVoidsElement 指向 IfcVoidingFeature。

dot_neato <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcWall.htm'>IfcWall</a> IfcWall <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelVoidsElement.htm'>IfcRelVoidsElement</a> IfcRelVoidsElement <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelVoidsElement.htm'>IfcRelVoidsElement</a>-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcWall.htm'>IfcWall</a> RelatingBuildingElement <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcOpeningElement.htm'>IfcOpeningElement</a> IfcOpeningElement <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelVoidsElement.htm'>IfcRelVoidsElement</a>-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcOpeningElement.htm'>IfcOpeningElement</a> RelatedOpeningElement <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelAggregates.htm'>IfcRelAggregates</a> IfcRelAggregates <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelAggregates.htm'>IfcRelAggregates</a>-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcWall.htm'>IfcWall</a> RelatingObject <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcBuildingElementPart.htm'>IfcBuildingElementPart</a> IfcBuildingElementPart <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcRelAggregates.htm'>IfcRelAggregates</a>-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcBuildingElementPart.htm'>IfcBuildingElementPart</a> RelatedObjects[1] IfcRelVoidsElement2 IfcRelVoidsElement IfcRelVoidsElement2-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcBuildingElementPart.htm'>IfcBuildingElementPart</a> RelatingBuildingElement <a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcVoidingFeature.htm'>IfcVoidingFeature</a> IfcVoidingFeature IfcRelVoidsElement2-><a href='/IFC/RELEASE/IFC4x3/HTML/lexical/IfcVoidingFeature.htm'>IfcVoidingFeature</a> RelatedOpeningElement
图ELEMENTVOID — 如何表达被切割的单个部分。
Material Layer Set Usage General

图277展示了 IfcMaterialLayerSetUsage 和 IfcMaterialLayerSet 分配给 IfcWallType 和 IfcWall 实例的情况。

材料层集和使用
图277 — 墙标准对象类型化

图278说明了材料层使用，其中：

  • 参考坐标系是由 IfcWall 的 ObjectPlacement 建立的局部坐标系。
  • 参考轴是由 IfcShapeRepresentation（其 RepresentationType='Axis' 作为墙的表示之一）定义的轴线。
  • IfcMaterialLayerSetUsage.OffsetFromReferenceLine 作为距该轴线的距离给出。
  • IfcMaterialLayerSetUsage.OffsetFromReferenceLine 是平行于参考轴的距离，始终位于参考坐标系的基础（XY）平面内。IfcMaterialLayerSetUsage.OffsetFromReferenceLine 的正值将指向参考坐标系的正y轴方向。
  • IfcMaterialLayerSetUsage.DirectionSense 定义 IfcMaterialLayer 如何分配给参考轴。POSITIVE表示指向参考坐标系的正y轴方向。
  • 每个 IfcMaterialLayer 的 Thickness 从 OffsetFromReferenceLine 开始，沿 DirectionSense 给出的方向提供。在两个连续层之间应用时无间隙或重叠。 IfcMaterialLayerSet 的 TotalThickness 是所有层厚度之和。
  • IfcMaterialLayerSetUsage.LayerSetDirection 始终为AXIS2。
  • 墙的局部放置使用x/y平面作为轮廓，z轴作为墙实体的挤出方向。
墙材料层集
图278 — 墙材料层
Object Typing General

此概念可应用于以下资源
Path Connectivity General

此概念可应用于以下资源
Product Assignment General

此概念可应用于以下资源
Property Sets for Objects General

此概念可应用于以下资源
Quantity Sets General

此概念可应用于以下资源
Spatial Containment General

IfcWall 作为 IfcBuiltElement 的任何子类型，可替代性地参与两种不同的包容关系之一：

  • 空间包容（此处定义），或
  • 构件组合。
Surface Geometry General

"曲面"可用于定义建筑的曲面模型（例如用于分析目的或简化细节层次表示）。
Element Openings General

此概念可应用于以下资源
Material Set General

此概念可应用于以下资源

  • LoadBearing
  • Insulation
点击显示 96 个隐藏的继承概念 点击隐藏 96 个继承概念
IfcWallStandardCase (4)
Axis 2D Geometry General

墙轴线由特定形状表示中的二维开放曲线表示。墙轴线用于将材料层集使用参数应用于墙几何体。

直墙轴线
Figure 6.1.3.42.D

图289 — 墙轴线直

曲墙轴线
Figure 6.1.3.42.F

图290 — 墙轴线曲
Body Clipping Geometry General

以下约束适用于'Clipping'表示：

图293说明了使用 IfcPolygonalBoundedHalfSpace 作为 IfcBooleanClippingResult 中 SecondOperand 的直墙裁剪。

图294说明了使用 IfcHalfSpaceSolid 作为 IfcBooleanClippingResult 中 SecondOperand 的曲墙裁剪。

直墙裁剪
图293 — 墙主体裁剪直

图294 — 墙主体裁剪曲
Body SweptSolid Geometry General

以下附加约束适用于'SweptSolid'表示：

墙的轮廓在平面视图中描述并垂直拉伸。轮廓（也与墙的足迹相同）由 IfcArbitraryClosedProfileDef（不包括其子类型）定义。轮廓给出时已解析所有墙连接。

图291说明了直墙的主体表示。在直墙情况下，轮廓的两边应平行于墙轴线，即墙具有单一不变的厚度。

图292说明了曲墙的主体表示。在曲墙情况下，轮廓的两边应平行（具有定义的偏移）于墙轴线，即墙具有单一不变的厚度。

直墙主体
图291 — 墙主体拉伸直
曲墙主体
图292 — 墙主体拉伸曲
Material Layer Set Usage General

多层墙可以通过引用 IfcMaterialLayerSet 中的多个 IfcMaterialLayer 来表示，该集合从 IfcMaterialLayerSetUsage 引用。

材料信息也可以在 IfcWallType 中给出，为同一类型的所有实例定义通用属性数据。然后可通过指向 IfcSlabType.HasAssociations 的反向 IsDefinedBy 关系以及通过 IfcRelAssociatesMaterial.RelatingMaterial 访问。

IfcWallType 应具有唯一的 IfcMaterialLayerSet，该集合由分配给此 IfcWallType 所有实例的 IfcMaterialLayerSetUsage 引用。

材料层集和使用
图287 — 墙标准对象类型化

图288说明了材料层使用，应满足以下约定：

墙材料层集
图288 — 墙材料层
表 6.1.3.42.I

6.1.3.42.7 形式化表示（Formal representation）

ENTITY IfcWallStandardCase
 SUBTYPE OF (IfcWall);
 WHERE
	HasMaterialLayerSetUsage : SIZEOF (QUERY(temp <* USEDIN(SELF, 'IFC4X3_DEV_62887e3f.IFCRELASSOCIATES.RELATEDOBJECTS') |
              ('IFC4X3_DEV_62887e3f.IFCRELASSOCIATESMATERIAL' IN TYPEOF(temp)) AND
              ('IFC4X3_DEV_62887e3f.IFCMATERIALLAYERSETUSAGE' IN TYPEOF(temp.RelatingMaterial))
              )) = 1;
END_ENTITY;

6.1.3.42.8 参考（References）
